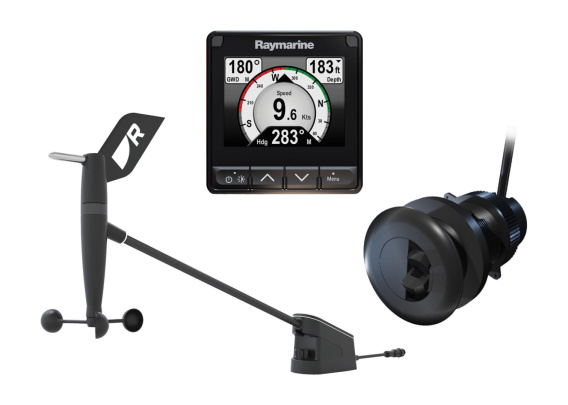

i70s Smart Wind System Pack (i70s, RSW Smart Wind, DST810, piątnik, 3m kabel backbone, zasil., T-piece i 2 terminatory) [T70607]

i70s Smart Wind System Pack (i70s, RSW Smart Wind, DST810, piątnik, 3m kabel backbone, zasilanie, T-piece i 2 terminatory) [T70607]

Zestaw zawiera:

1x E70327 kolorowy instrument i70s
1x E70667 przetwornik głębokość/prędkość/temperatura Airmar DST810 0° (NMEA2000)
1x E70670 przewodowy czujnik wiatromierza RSW-Wired

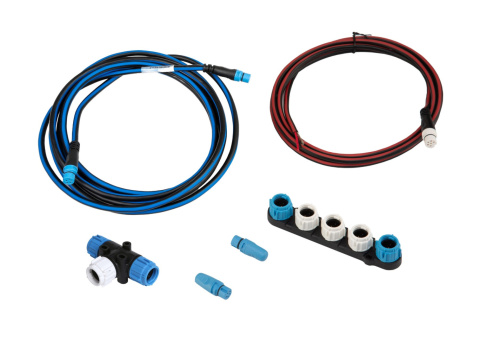

2x A06031 terminatory SeaTalkNG backbone
1x A06064 piątnik SeaTalkNG
1x A06035 kabel backbone SeaTalkNG 3m
1x A06049 kabel zasilania SeaTalkNG
1x A06028 wtyk SeaTalkNG T-Piece

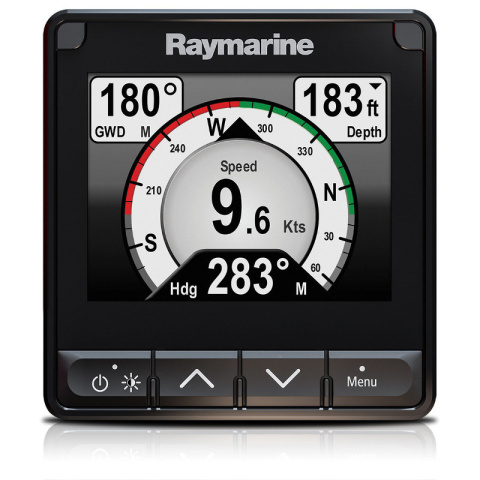

i70s - kolorowy instrument

i70s zapewnia jak największą wszechstronność przy zachowaniu najlepszej widoczności. Wskaźnik i70s pozwala wyświetlać dane przyrządów i nawigacji, które są w danym momencie najważniejsze dla żeglarza.

Zaopatrzony w wyraźny i jasny 4.1" wyświetlacz, instrument ten jest łatwy w dostosowaniu dzięki wskazaniom cyfrowym, analogowym i graficznym dla głębokości, prędkości, wiatru i innych danych. i70s to dobre uzupełnienie istniejącego systemu instrumentów Raymarine oraz idealny element do tworzenia sieci wskaźników i70s wraz z czujnikami.

• Duży, super jasny wyświetlacz LCD 4.1" dla maksymalnej widoczności
• Technologia optycznie zespolonych ekranów dobrze widzialnych w każdych warunkach pogodowych zapewnia jaśniejsze kolory, ostrzejszy kontrast i szerokie kąty widzenia
• Nowoczesny wygląd i70s dobrze komponuje się ze wskaźnikami wielofunkcyjnymi Raymarine eS Serii i gS Serii
• Prosty w obsłudze interfejs użytkownika LightHouse z rzeźbionymi gumowymi klawiszami ułatwia obsługę we wszystkich warunkach
• Łatwe w dostosowaniu wskazania danych głebokości, prędkości, wiatru i inne
• Sieć SeaTalk^ng dla bezproblemowej łączności z systemami Raymarine i sieciami NMEA2000 (przy użyciu adaptera DeviceNet do SeaTalk^ng)
• Łączność NMEA2000 dla danych silnika, paliwa i nawigacyjnych (przy użyciu adaptera DeviceNet do SeaTalk^ng)
• Wygodny tryb repetytora AIS pozwala na wizualne śledzenie pobliskich celów AIS
• W połączeniu z konwerterem przetworników instrumentów ITC-5 podłączenie do czujników analogowych głębokości, prędkości i wiatru
• Współpraca sieciowa z przetwornikami Airmar DST800 i smart przetwornikiem P70s (in-hull)
• W komplecie z osłonami przeciwsłonecznymi czarną (styl eS Serii) & brązową (styl e Seriei)

Intuicyjny interfejs użytkownika LightHouse - i70s daje bezpośredni dostęp do najczęściej używanych funkcji nawigacyjnych. Interfejs instrumentu LightHouse jest spójny ze wskaźnikami wielofunkcyjnymi Raymarine LightHouse, dzięki czemu użytkownicy wskaźników MFD Raymarine poczują się "jak w domu".

Instrument Raymarine i70s pozwala na łączność z następującymi sieciami pokładowymi:

• Sieci SeaTalk pierwszej generacji przy użyciu adaptera SeaTalk do SeaTalk^ng
• Sieci SeaTalk^ng bieżącej generacji
• Sieci NMEA2000 przy użyciu adaptera SeaTalk^ng do DeviceNet
• Dodatkowo i70s pozwala na wybór źródeł danych dla integracji z sieciami wieloczujnikowymi.

i70s może służyć jako repetytor AIS i wyświetlać cele AIS z odbiorników NMEA 2000 AIS. Pozwala na przeglądanie najbliższych 25 jednostek pływających wyposażonych w AIS i na wybieranie indywidualnych celów, by otrzymać odpowiednie informacje na ich temat.

Instrumenty i70s można połączyć z innowacyjnym konwerterem przetworników instrumentów iTC-5 uzyskując bezproblemowa integrację z analogowymi przetwornikami głębokości, wiatru, prędkości kompasu i czujnikiem wychylenia steru. Alternatywnie i70s można połączyć sieciowo z przetwornikami DST800 i smart przetwornikiwm p79s firmy Airmar.

Specyfikacja techniczna:

Wymiary:

Do pobrania:

Instrukcja w j. angielskim - i70s - instalacja i obsługa (plik PDF):

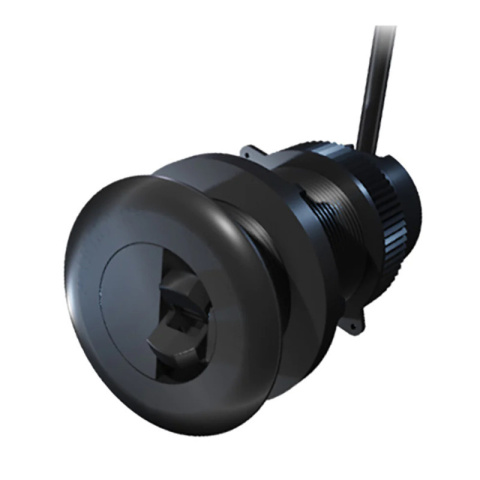

E70667 DST810 Smart Multisensor Przetwornik denny

Druga generacja DST810 Gen2 zawiera przeprojektowany czujnik koła łopatkowego dla uzyskania lepszej dokładności i wydajności przy niskich prędkościach.

Nowy DST810 Gen2 jest w stanie zgłaszać prędkości od 0,3 do 45 węzłów. Podobnie jak pierwsza generacja, przetwornik DST810 Gen2 zapewnia pomiary głębokości, prędkości i temperatury wody. DST810 Gen2 pozwala również żeglarzom na proste skalibrowanie prędkości przez wodę za pomocą aplikacji mobilnej Airmar CAST. Przetwornik ten jest kompatybilny ze wszystkimi systemami instrumentów Raymarine SeaTalk^ng i NMEA2000 oraz wskaźnikami wielofunkcyjnymi. Zastępuje on nieprodukowany już przetwornik DST810 pierwszej generacji.

Wyjście sygnału 5 Hz zapewnia płynne odtwarzanie na wskaźniku wyświetlającym..

Specyfikacja techniczna

Częstotliwość: 235 kHz
Wyjście sygnału: 5 Hz
Moc: 100 W
Szerokość wiązki: 10 x 44 stopni
Maksymalna głębokość: 330' (100 m)
Odczyty: Głębokość, Temperatura wody i Prędkość
Ilość pinów: SeaTalk NG
Wspierana korekta / kąty pawęży: 0 do 22 stopni
Pomiar prędkości: od 0,3 do 45 węzłów

Długość przewodu: 2,5 m

Do pobrania

Broszura informacyjna w j. angielskim

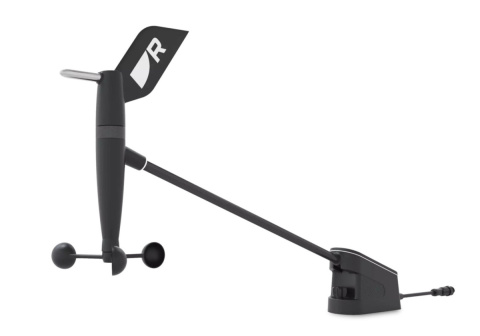

E70670 Czujnik wiatru RSW Smart Wind, przewodowy

Dzięki ponad 40-letniemu doświadczeniu w dziedzinie przyrządów żeglarskich czujniki wiatru RSW i technologia Smart Wind są kulminacją szerokiej wiedzy Raymarine na temat precyzyjnych pomiarów wiatru w połączeniu z czujnikiem ruchu 3D. Rezultatem jest samokalibrujący, dostosowujący się do otoczenia czujnik wiatru wykorzystujący technologię AHRS , dostarczający precyzyjnych danych o wietrze, w tym bardzo dokładnych obliczeń wiatru rzeczywistego.

Przewodowy, inteligentny przetwornik wiatru RSW to profesjonalny czujnik wiatru zaprojektowany w celu dostarczania bardzo dokładnych, skalibrowanych danych o prędkości i kierunku wiatru. W standardzie dostarczany z 30-metrowym kablem masztowym Smart Wind.

Zainstaluj i ruszaj w trasę!

Technologia Raymarine Smart Wind zapewnia precyzję na poziomie eksperckim bez konieczności stosowania dodatkowych, drogich procesorów lub rozległej kalibracji i konfiguracji.

Dokładnie dostrojony

Dzięki rygorystycznym testom w tunelu aerodynamicznym instrument został dostrojony i wyważony tak, by zapewnić dokładność i spójność danych z głowicy masztu.

Żegluj mądrzej

Zaufane, dokładne dane Wiatru Rzeczywistego w połączeniu ze wskaźnikami instrumentów Alpha Performance i ploterami map Axiom pozwalają żeglować mądrzej.

Dodatkowe okablowanie Smart Wind o długości 30 m lub 50 m można zakupić osobno.

Specyfikacja techniczna
