Ray90 Modularne, dwustanowiskowe radio VHF Black Box z AIS700 [T70424]

Ray90 Modularne, dwustanowiskowe radio VHF Black Box z AIS700 Tx & Rx (z przewodową słuchawką, głośnikiem pasywnym i kablem) [T70424]

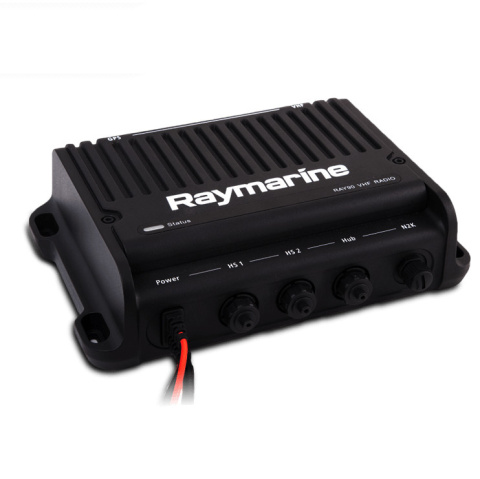

Montowane radio Raymarine Ray90 jest modularnym radiem VHF, które przenosi wielostanowiskową komunikację na zupełnie nowy poziom mocy, wydajności i elastyczności. Ray90 posiada budowę typu typu black-box z chowanym nadajnikiem/odbiornikiem, podczas gdy ergonomiczna słuchawka RayMic i zdalny głośnik zapewniają pełną kontrolę radia i czyste przekazywanie głosu.

Cechy i zalety:

• Radio VHF Black box, z opcją dla wielu stacji
• Przewodowa słuchawka i głośnik pasywny w komplecie
• Możliwość rozszerzenia do 2 stacj
• Wbudowany megafon i generator sygnału mgły
• Opcjonalny zewnętrzny GPS
• Proste połączenia sieciowe NMEA2000 i NMEA0183

Ray90 wyposażony jest w mocny 25-watowy nadajnik/odbiornik i elektronikę klasy handlowej dla zapewnienia długiej żywotności i niezrównanej wydajności. Skanowanie kanałów, funkcja podwójnego nasłuchu (dual-watch), potrójnego nasłuchu (tri-watch) i alertu pogodowego na standardowym wyposażeniu. Radio z Cyfrowym Wywoływaniem Selektywnym klasy D (DSC) oraz zintegrowany GPS upraszczają zaawansowana konfigurację i funkcje rozmów. Wystarczy wprowadzić numer MMSI swojej jednostki podczas konfiguracji i radio jest gotowe do pracy. Dla pracy GPS wymagana jest opcjonalna pasywna antena GPS GA150.

Śledzenie pozycji
Użyj funkcji śledzenia pozycji w Ray90, by zachować do 5 zakładek dla znajdujących się w pobliżu jednostek pływających wyposażonych w DSC. Ich pozycje będą automatycznie współdzielone z twoim wskaźnikiem wielofunkcyjnym Raymarine. Nadzoruj inne jachty podczas wspólnego rejsu, monitoruj jachty, którymi jesteś zainteresowany, lub zarządzaj swoją lokalną flotą. W Europie Ray90 posiada wsparcie dla systemu ATIS na wodach śródlądowych.

Megafon
Wbudowany w Ray90 megafon zapewni tobie słyszalność na pokładzie i w przystani. Podłącz opcjonalny róg i zaznacz swoja obecność dzięki 30-watowemu wyjściu audio, a także 2-kanałowemu oddźwiękowi. Gdy zrobi się mglisto, megafon można także ustawić na dźwięk automatyczny wymaganych sgnałów mgłowych dla płynących oraz zakotwiczonych jachtów motorowych i żaglowych.

Wodoodporny & ze wzmocnioną budową
Nadajnik/odbiornik Ray90 jest odlany z litego aluminium dla odporności na wibracje i wstrząsy oraz dla maksymalnego rozproszenia ciepła. Słuchawki RayMic posiadają super jasne podświetlenie dla dobrej widoczności w każdych warunkach, a bardzo duże przyciski zapewniają pewny chwyt z łatwym dostępem do często używanych funkcji.

Rozszerzenie systemu
System Ray90 zawiera w zestawie 1 słuchawkę przewodową RayMic i głośnik pasywny. System ten można rozszerzyć o dodatkowa słuchawkę RayMic oraz głośnik zdalny. Dla środowisk o dużym hałasie można wybrać opcjonalny zdalny głośnik aktywny. Nie ważne, jak duży lub mały jest jacht, Ray90 zapewni moc i wydajność dla niezbędnej komunikacji na wodzie.

Ray90 - specyfikacja techniczna

Co jest w pudełku:

1. radio Ray90 / lub Ray91 VHF DSC (w komplecie z kablem zasilania i kablem danych)
2. Kołyska słuchawki Raymic
3. Słuchawka Raymic
4. Kabel adaptera słuchawki Raymic (12 pin żeński do 12 pin męski z RCA Audio)
5. Głośnik pasywny
6. Uszczelka montażu głośnika pasywnego
7. Śruby montażu głośnika pasywnego x 4
8. Dokumentacja
9. Śruby montażu radia VHF x 4
10. Śruby montazu kołyski słuchawki x 4
11. Adapter DeviceNet do SeaTalkng®

Do pobrania:

Instrukcja w j. angielskim - Ray90 i Ray91 - instalacja i obsługa (plik PDF):

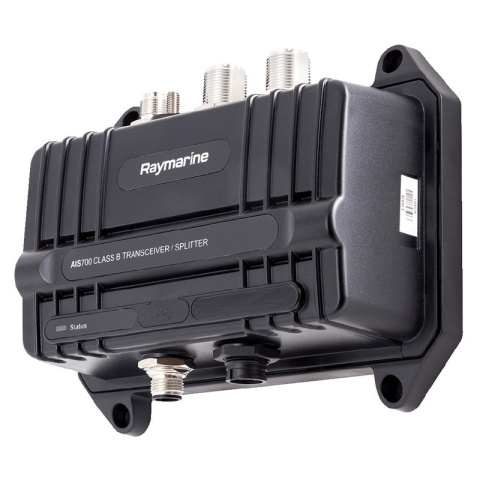

AIS700 to nadajnik-odbiornik Systemu Automatycznej Identyfikacji (AIS) Klasy B zaprojektowany do użycia z systemami nawigacji wskaźników wielofunkcyjnych Raymarine. AIS700 nie tylko odbiera rozgloszenia od innych jednostek pływających, ale także nadaje informacje o własnym jachcie, by moc być widzianym w systemach innych statków.

• Pełne nadawanie i odbiór AIS dla większej świadomości sytuacji i bezpieczeństwa
• Najnowsza sieć SO-TDMA dla większego zasięgu i szybszej wydajności
• Wbudowany splitter antenowy upraszcza instalację z istniejącą anteną VHF
• Kompatybilność NMEA2000, NMEA0183, PC i SeaTalk^ng
• Przełączalny sprzętowo i programowo Tryb Cichy dla zwiększenia bezpieczenstwa w razie potrzeby

Menu celu AIS

Kontakty AIS

Nakładka radaru AIS

AIS700 klasy B daje właścicielom łodzi możliwość korzystania z tej samej anteny co radiotelefon VHF, dzięki czemu instalacja jest łatwiejsza i tańsza. AIS700 wykorzystuje najnowsze technologie sieciowe do szybszych aktualizacji, wyższej przepustowości i lepszego zasięgu, czo czyni go najlepszym nadajnikiem-odbiornikiem w swojej klasie. Został zbudowany z myślą o bezproblemowej integracji z urządzeniami MFD firmy Raymarine - instrumentami i systemami nawigacji opartymi na komputerach PC z rozszerzonymi opcjami łączności.

Na małych łodziach często brakuje miejsca na instalowanie oddzielnych anten dla różnych systemów łączności. Ponieważ nadajnik-odbiornik AIS i radio VHF łodzi działają na tym samym paśmie częstotliwości, te dwa urządzenia mogą współdzielić jedną antenę. Wszechstronna architektura Raymarine AIS700 umożliwia bardziej elegancką instalację w miejscach, w których przestrzeń jest wyjątkowo cenna. Połączenie wszystkich urządzeń z AIS700 pozwala zmniejszyć liczbę przewodów i ilość miejsca zajmowanego przez sprzęt. Zmniejsza to również koszt instalacji, usuwając konieczność zakupu dodatkowego rozdzielacza anteny.

Wyposażenie urządzenia AIS700 w dedykowany 72-kanałowy odbiornik GPS zgodny z RAIM zapewnia najwyższą dokładność odczytu pozycji. Z kolei łączność z wielofunkcyjnymi wyświetlaczami łodzi jest realizowana za pomocą najnowszych protokołów NMEA2000 i SeaTalkng. Wbudowany multiplekser NMEA0183 znacząco ułatwia integrację nadajnika AIS700 z urządzeniami MFD i radiami starszej generacji. Także w tym przypadku nie są wymagane żadne dodatkowe skrzynki, co usprawnia montaż i obniża koszty. "Tryb cichy" nadajnika AIS700 umożliwia użytkownikom zaprzestanie transmisji pakietów identyfikacyjnych łodzi przy zachowaniu odbioru danych z sąsiednich jednostek. Jest to cecha szczególnie przydatna dla wędkarzy sportowych biorących udział w połowach turniejowych i chcących zachować swoją pozycję w tajemnicy przed konkurentami. Innym zastosowaniem tej funkcji jest ochrona przed piractwem - AIS jest często wykorzystywany przez napastników do obserwacji zbliżających się statków. Włączenie trybu cichego na niebezpiecznych wodach pozwala jachtom na uniknięcie potencjalnych zagrożeń.

Specyfikacja techniczna:

Co jest w pudełku:

1. AIS700 nadajnik/odbiornik klasy B z wbudowanym splitterem antenowym VHF
2. Antena GNSS (GPS)
3. Kabel zasilania/danych 2m
4. Kabel radia VHF 1m
5. Kabel adaptera DeviceNet do SeaTalkng® 1m
6. Uszczelka anteny GNSS
7. Mocowanie anteny GNSS na maszt
8. Mocowania jednostki (4 x No.8x19 wkręty samogwintujące)
9. M5 nakrętka z podkładką (uziemienie)
10. Zestaw dokumentacji
11. Mocowania anteny GNSS (3 x M3x40 kołek i nakrętka)
12. Oprogramowanie na CD
