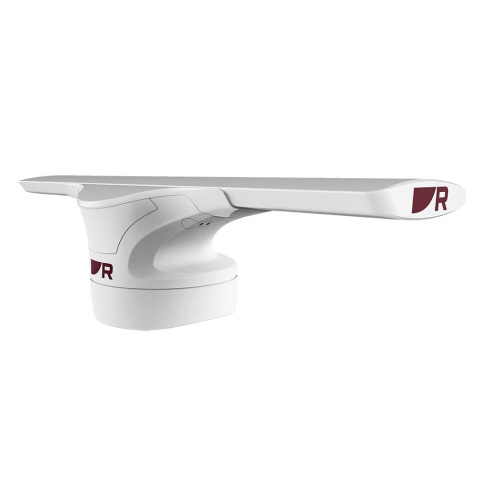

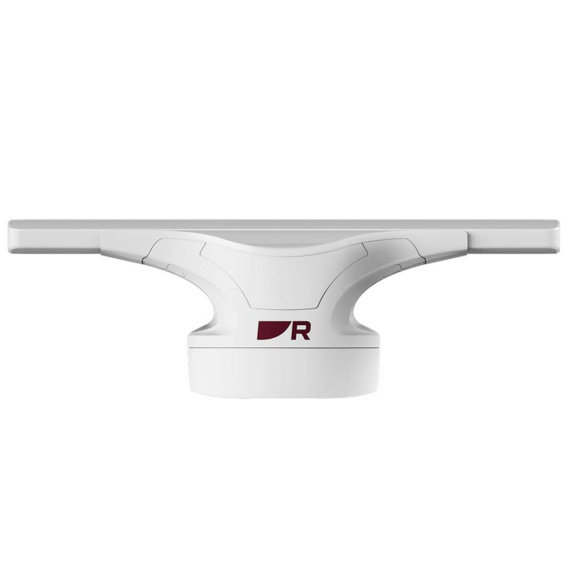

T70492 Antena radaru Cyclone 55W 48" z kablami 15 m
Morski system radarowy o dużej mocy, półprzewodnikowy Cyclone działa w każdych warunkach pogodowych, dając żeglarzom pewność, że poradzą sobie nawet w najtrudniejszych warunkach. Idealny dla jachtów motorowych, łodzi rybackich, zastosowań komercyjnych i organów ścigania.
Otwarte skanery radaru Raymarine Cyclone
Ostateczny wyraz wzornictwa, solidnej wydajności i niezrównanej świadomości sytuacyjnej, półprzewodnikowe radary Cyclone z otwartym układem antenowym dają żeglarzom pewność radzenia sobie w najtrudniejszych warunkach, rybakom pomagają zyskują przewagę w polowaniu na ryby, a wszystkim pewnie żeglować po zatłoczonych szlakach wodnych.
Radary Cyclone zapewniają doskonałą separację celów i rozdzielczość dalekiego zasięgu dzięki kompresji impulsów CHIRP i technologii wyostrzania wiązki Raymarine. Każdy model oferuje innowacyjne możliwości wykrywania, w tym tryb Cyclone Bird (tryb ptaków), technologię RangeFusion™ i obrazowanie z dużą prędkością 60 obr./min.
Najnowocześniejszy projekt
Wygląd inspirowany skrzydłami samolotu
Konstrukcja inspirowana skrzydłami samolotu została zaprojektowana z myślą o pracy w ekstremalnych warunkach, z najlepszą w swojej klasie odpornością przy sile wiatru 100 węzłów i została zaprojektowana tak, by spełnić wymagania komercyjnej normy IEC 62388 dla komercyjnych radarów okrętowych.
Niski profil

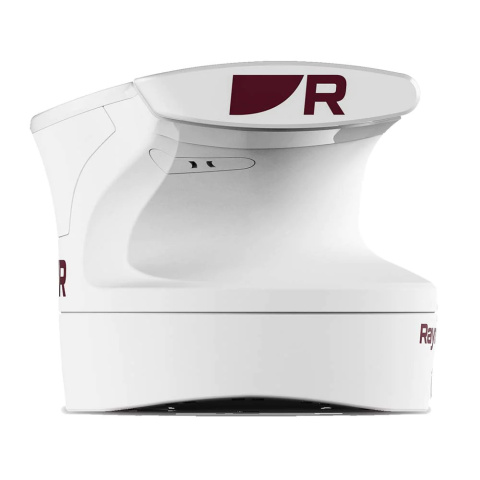

Niski profil Cyclone o wysokości 13,1 cala (335 mm) zapewnia większą elastyczność względem architektury jednostki pływającej i lepsze opcje dopasowania instalacji.
Czysta instalacja
Innowacyjna konstrukcja cokołu ukrywa połączenia kablowe, zapewniając czystszą instalację. Wbudowany został również dławik kablowy, aby umożliwić bardziej elegancką konfigurację projektu projektantom jednostek pływających.
Najwyższa świadomość sytuacji
360 stopni świadomości
Wysoka prędkość obrotowa 60 obr./min zapewnia świadomość sytuacji w 360 stopniach i dokładne śledzenie celów w czasie rzeczywistym.
Dopplerowskie śledzenie celów
Dopplerowskie śledzenie celów upraszcza interpretację niebezpiecznych i bezpiecznych celów w celu zwiększenia bezpieczeństwa.
Profesjonalna klasa ARPA
Profesjonalne śledzenie celów ARPA. Cyclone automatycznie śledzi do 50 celów przy użyciu tej samej zaawansowanej technologii ARPA, której zaufała Straż Przybrzeżna Stanów Zjednoczonych ((US Coast Guard)).
Range Fusion™
Technologia RangeFusion™ łączy krótkie i długie impulsy w pojedynczy obraz radarowy o wysokiej przejrzystości, dostarczając jednocześnie wyjątkowe cele bliskiego i dalekiego zasięgu.
Tryb ptaków
Inteligencja wędkarska
Wydajność dostosowana do lokalizacji ptaków morskich. Ulepszony tryb Cyclone Bird wykorzystuje technologię kompresji impulsów CHIRP, aby umożliwić radarowi Cyclone inteligentną optymalizację wzmocnienia i dostrojenie ustawień w celu obrazowania odległych ptaków morskich.

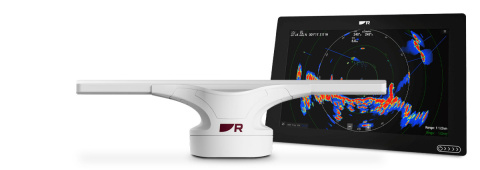

Podstawowe modele Cyclone zapewniają 55 W mocy wyjściowej / ekwiwalent wydajności magnetronu 6 kW, a modele Cyclone Pro oferują 110 W / ekwiwalent 12 kW wydajności magnetronu. Wszystkie modele Cyclone bezproblemowo integrują się ze wskaźnikami wielofunkcyjnymi Raymarine Axiom, Axiom+, Axiom Pro i Axiom XL.
Specyfikacja techniczna
Specyfikacja zasilania
Radary Cyclone - Specyfikacja techniczna | |||
---|---|---|---|
Model | Cyclone 55 W (Odpowiednik Magnetronu 6kW) |
Cyclone Pro 110 W (Odpowiednik Magnetronu 12 kW) |
|
Specyfikacja ogólna | |||
Wymiary anteny | Macież 3 / 4 / 6 stóp | ||
Skala maksymalnego zasięgu | 72 Nm | 96 Nm | |
Prędkość obrotowa | 12 / 24 / 36 / 48 / 60 rpm | ||
Czas bootowania | 40 sekund | ||
Gotowość do nadawania | Mniej niż 5 sekund | ||
Połączenie zasilania | 1x wtyk zasilania | ||
Połączenie danych | 1x wtyk RayNet | ||
Częstotliwość nadajnika | 9370, 9400, 9430 MHz (wybierana przez użytkownika) | ||
Charakterystyka odbiornika | Linearna | ||
Szum odbiornika | Mniej niż 5 dB | ||
Szczytowa moc wyjściowa | 55 W | 110 W | |
Napięcie zasilania (przy użyciu VCM100) | Znamionowe: 12 V DC lub 24 V DC Minimalne: 10.2 V DC Maksymalne: 31.2 V DC |
Znamionowe: 12 V DC lub 24 V DC Minimalne: 10.2 V DC Maksymalne: 31.2 V DC |
|
Zużycie energii (typowe) | 70 W | 95 W | |
Zużycie energii (maksymalne) | 170 W | 195 W | |
Zużycie energii (czuwanie) | 30 W | 30 W | |
Specyfikacja anteny/wiązki | |||
Antena | 3 Ft | 4 Ft | 6 Ft |
Szerokość wiązki (pionowa) | 25° | 25° | 25° |
Szerokość wiązki (pozioma) | 2.83° | 1.99° | 1.32° |
Polaryzacja | Pozioma | ||
Długość | 1031 mm / 40.59 in | 1336 mm / 52.59 in | 1945 mm / 76.57 in |
Waga | 7 kg | 9 kg | 12 kg |
Specyfikacja cokołu | |||
Wymiary | 388 mm x 360 mm x 335 mm (do topu anteny) | ||
Waga | 16 kg | ||
Specyfikacja środowiskowa | |||
Oszacowanie wodoodporności | IPX6 | ||
Zakres temperatur pracy | -25°C do +55°C | ||
Wilgotność | Do 93% przy 40°C | ||
Maksymalna prędkość wiatru | 100 Kts |
Co jest w pudełku

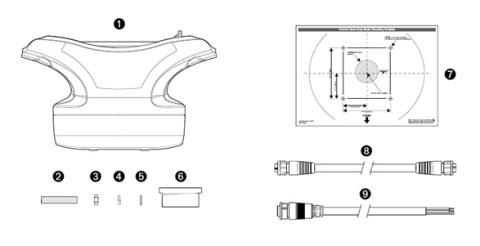

Cokół:
1. Cokół
2. Kołek M10 x4
3. Nakrętka M10 x8
4. Podkładka sprężysta M10 x4
5. Podkładka zwykła M10 x4
6. Uszczelka montażowa
7. Szablon montażowy
8. Kabel danych radaru
9. Kabel zasilający

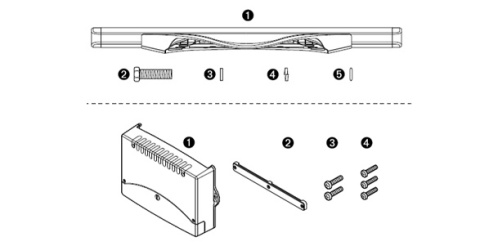

Antena:
1. Antena
2. Gwintowana prowadnica wyrównująca
3. Podkładka
4. Podkładka sprężysta
5. Nakrętka
VCM:
1. VCM100
2. Zacisk kablowy
3. Śruby mocujące VCM100 x2
4. Śruba mocująca zacisk kablowy x3
