MiniPlex-Lite

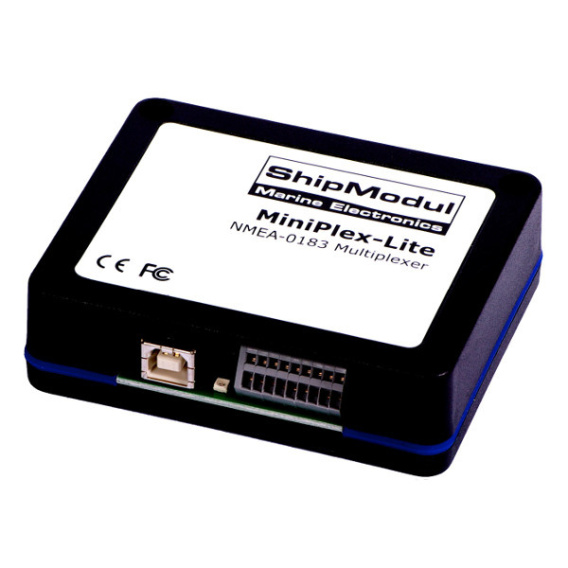

MiniPlex-Lite [SHM0107]

MiniPlex-Lite to bezproblemowy, podstawowy multiplekser NMEA. Bazuje nasprawdzonej technologii multiplekserow poprzedniej generacji produkowanych przez firmę ShipModul, łączy w sobie podstawowe elementy poprzedników z łatwością instalacji i brakiem potrzeby jakiejkolwiek konfiguracji.

Nie jest potrzebna żadna konfiguracja, brak też potrzeby wyboru prędkości transmisji. Wystarczy po prostu podłączyć MiniPlex-Lite do wolnego portu USB w swoim komputerze, PC lub Mac, włożyć płytę CD ze sterownikiem i kliknąć kilka razy, by jednostka od razu zadziałała. Nie jest wymagana żadna dalsza konfiguracja. Wystarczy podłączyć kable swoich instrumentów do zaciskowych wtyczek przy pomocy narzędzi dostarczonych przez producenta i system nawigacji komputerowej będzie kompletny.

MiniPlex-Lite nie jest przeznaczony do pracy w trybie pojedynczego urządzenia (stand-alone), ale jest dedykowany do użycia z komputerem.

MiniPlex-Lite będzie współpracować z każdym pakietem oprogramowania nawigacyjnego poprzez wirtualny port COM utworzony przez sterownik. Dostarcza trzech wejść NMEA izolowanych galwanicznie do podłączenia GPS i innych urządzeń takich jak log prędkości, wiatromierz, lub odbiornik AIS.

Unikalną funkcją multipleksera MiniPlex-Lite jest funkcja automatycznego wykrywania wejśćia NMEA na kanale trzecim. To wejście będzie automatycznie wykrywać dane wysokiej prędkości z podłączonego odbiornika AIS, który działa na 38400 bps w przeciwieństwie do standardowego oprzyrządowania NMEA , które działa na 4800 bps (Bits Per Second - bitów na sekundę).

Kombinacja MiniPlex-Lite i jego sterownika wirtualnego portu COM jest dedykowanym rozwiązaniem NMEA jako przeciwieństwo dla typowego konwertera "Połaczenie szeregowe <-> USB". Oferuje izolację galwaniczną, by być w pelni zgodnym ze specyfikacją NMEA i nie naraża na dobrze znane problemy spotykane w typowych konwerterach takiej jak problem niesławnej 'szalonej myszki', czy nagłe wypadnięcia danych NMEA ze strumienia.
Blokowana jest każda próba wykrycia na wirtualnym porcie COM urządzeń Plug & Play przez system Windows. W rezultacie jest to rozwiązanie Plug & Play prawdziwie bezproblemowe. Wystarczy podłączyć kabel USB, włożyć dysk ze sterownikiem i kliknąc kilka razy, by cały system zadziałał!

MiniPlex-Lite jest całkowicie transparentny dla danych NMEA. Przychodzące dane sa po prostu przechowywane i przekazywane dalej jako kompletne sentencje NMEA do komputera.
Wszystkie dane wysłane przez komputer, jak informacje sterowania dla autopilota, są wypuszczane do dedykowanego wyjścia NMEA. Multiplekser nei wysyła żadnych danych NMEA ze swoich wejść do do własnych wyjść! To oprogramowanie nawigacyjne odpowiedzialne jest za przekazywanie wybranych danych NMEA z wejść do wyjść.

Prędkość komunikacji z komputerem jest o wiele wyższa niż standardowa prędkość NMEA, zatem nie istnieje możłiwość przepełnienia i utraty sentencji NMEA wędrujacych z instrumentów do komputera.
By zapobiec pojawieniu się jakiegokolwiek przepełnienia, gdy dane sterowania lub waypointy wysyłane są z komputerowego interfejsu o wysokiej prędkości do wyjścia NMEA, zaimplementowana została kontrola przepływu, by natychmiastowo powstrzymać komputer przed wysyłaniem danych, gdy wewnętrzny bufor jest pełny. By aktywować tę funkcję, musi być włączona sprzętowa kontrola przepływu (Hardware Flow Control) w sekcji parametrów komunikacji używanego oprogramowania nawigacyjnego.

Specyfikacja techniczna:

Do pobrania:

Instrukcja w j. angielskim - MiniPlex-Lite (plik PDF):
