Aktywny reflektor radarowy Active-X

Aktywny reflektor radarowy Active-X

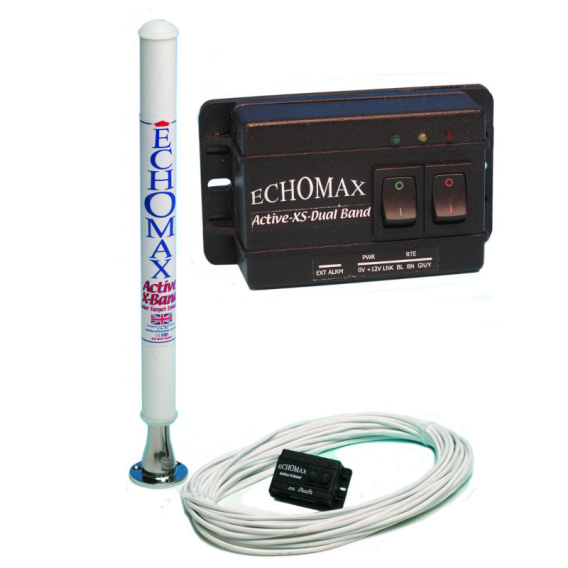

[Przedstawiony na zdjęciu wspornik nie jest dostępny w zestawie, można go zakupić osobno.]

Active X posiada certyfikat ID FCC: XZMACTIVE-X - numer magazynowy NATO 5840 99 904 3941

Aktywny reflektor radarowy Echomax Active-X odbiera sygnał z nadającego radaru, następnie wzmacnia go i oddaje sygnał mocniejszy. Podnosi to prawdopodobieństwo wykrycia, co zmniejsza ryzyko kolizji i pomaga w alarmowaniu zbliżających się jachtów o Twojej pozycji.

Specyfikacja:
Częstotliwość odbioru: X band 9.32 - 9.5 GHz
Temperatura pracy: -20 do +60 stopni C
Napięcie: 12V DC - +30%-10% (ochrona przed przepięciem i krzyżową polaryzacją)
Pobór prądu w trybie gotowości: 15mA
Dokładność pozycji: do 1 metra
5 odpytujących radarów 23mA
10 32mA
EIRP: 1W

Wymiary:
Długość anteny: 478 mm
Szerokość anteny: 40.5 mm
Waga anteny: 327 gramów bez kabla
Długość kabla: 24M 2 rdzeń 0.5mm2
Waga kabla: 969 gramów

Wydajność odpowiedzi
Zero stopni: 111.36M2
+/-10 stopni u dołu: 78.96M2
+/-20 stopni u dołu: 20.80M2
*Określony poziom wydajności SPL - QinetiQ - 13 marca 2009.
Przekracza ISO 8729-2 efektywnie od 22 lipca 2009 wymagania wydajności pasma X 7.5M2 @+/-10 stopni u dołu dla jachtów motorowych i +/-20 stopni u dołu dla jachtów żaglowych.

Boks kontroli dla instalacji wewnętrznych, montowany na powierzchni:
Montowanie na powierzchni dla wewnętrznej instalacji lub mocowanie dla montazu wpuszczanego z opcjonalnym zestawem do montażu wpuszczanego.
Opcjonalna podstawa lub tylne wejście dla kabla.

Czerwony przełącznik włącza jednostkę, a czerwona dioda LED oznacza zasilanie.
Zielona dioda LED podświetla się, gdy zostanei oznaczona przez radar
Zielony przełącznik kontroluje wewnętrzny brzęczyk.
Jedno krótkie błyśnięcie przez 2.4 sekundy oznacza jeden sygnał radaru.
Kilka błyśnięć przez 2.4 sekundy oznacza kilka sygnałów radaru (Uwaga: 2.4 sekundy to czas dla przebiegu normalnej prędkości radaru. Wysoka prędkość radaru powtórzy się co 1.5 sekundy).
Dostępny z zewnątrz bezpiecznik.

Potrójny alarm:
Zielona dioda LED oznacza, że została wskazana przez radar
Przełączalny wewnętrzny brzęczyk, który zabrzmi, gdy zostanie oznaczony przez radar
8A beznapięciowy alarm zewnętrzny
Wymiary:
Długość anteny: 478 mm
Szerokość anteny: 40.5 mm
Waga anteny: 327 gramów bez kabla
Szerokość Boksu kontroli: 92 mm
Wysokość Boksu kontroli: 51mm
Głębokość Boksu kontroli: 38 mm
