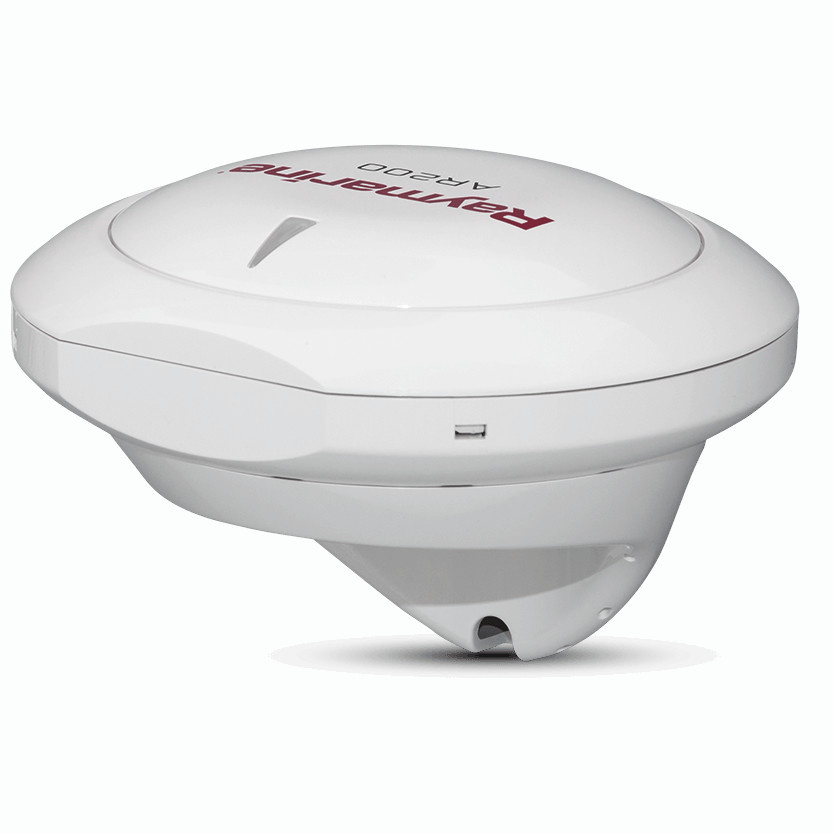

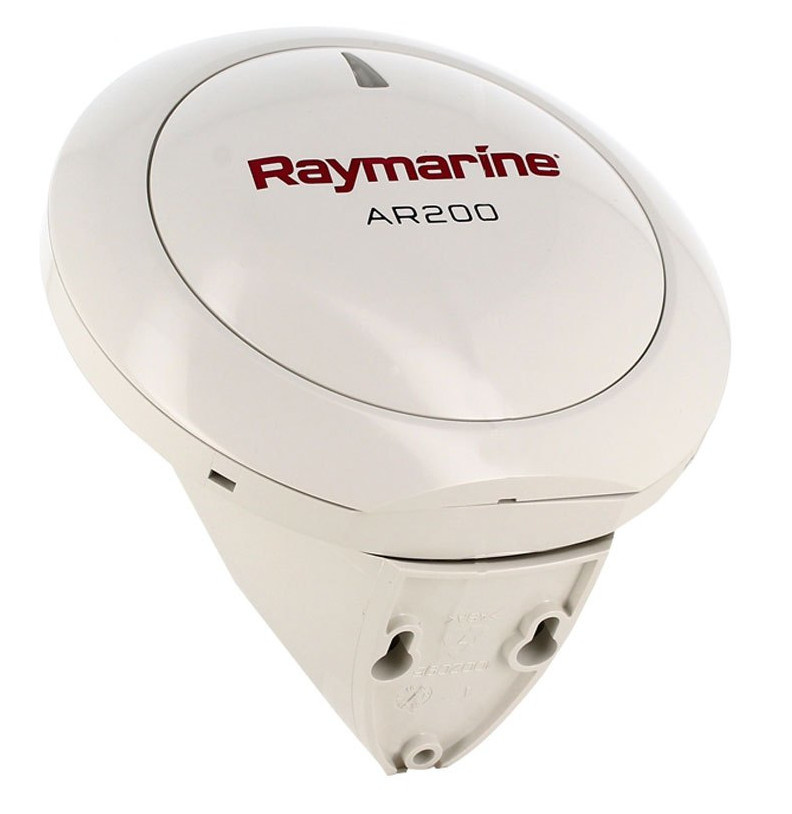

AR200 Moduł stabilizacji kamery IP, dla Rozszerzonej Rzeczywistości

Posiada odbiornik GNSS oraz czujnik położenia i kursu

AR200 to czujnik Rozszerzonej Rzeczywistości składający się z odbiornika GNSS (Global Navigation Satellite Systems) i czujnika położenia i kursu AHRS (Attitude and Heading Reference System). AR200 zapewnia dane pozycji, kursu, kołysania wzdłużnego i poprzecznego dla kompatybilnych wskaźników wielofunkcyjnych Axiom. W połączeniu z kompatybilną kamerą IP, AR200 pozwala na użycie funkcji Rozszerzonej Rzeczywistości ClearCruise™ dostępnych we wskaźnikach MFD Raymarine Axiom.


Cechy i zalety

  • 9-osiowy czujnik AHRS (system czujnika położenia i kursu)
  • 28-kanałowy odbiornik GPS
  • Szybkie 10Hz aktualizacje pozycji
  • Kompatybilny z satelitarnym mechanizmem różnicowym GPS. SBAS (Space-Based Augmentation System) aktywowany ze wsparciem dla WASS, EGNOS, MSAS i GAGAN
  • W połączeniu z kompatybilną kamerą IP, AR200 pozwala na użycie funkcji Rozszerzonej Rzeczywistości ClearCruise™ dostępnych we wskaźnikach MFD Raymarine Axiom
  • Zgodność z NMEA 2000
  • Oszacowanie wodoodporności IPX6 / IPX7

Wprowadzona w październiku 2018 r. technologia ClearCruise AR ułatwia żeglarzom zrozumienie, co dzieje się w środowisku nawigacyjnym wokół nich. Dostępne tylko na wskaźnikach wielofunkcyjnych Raymarine serii Axiom, ClearCruise AR dostarcza żywe strumienie video HD otoczenia jachtu wraz z dynamicznymi grafikami, które w czytelny sposób identyfikują pomoce nawigacyjne, kontakty AIS oraz zapisane punkty nawigacyjne, czyniąc złożoną nawigację w sytuacjach dużego natężenia ruchu prostszą do zrozumienia. Nowy moduł stabilizacji rozszerzonej rzeczywistości Raymarine AR200 zapewnia stabilny obraz video i precyzyjne wyrównanie dla całego doświadczenia AR. System może wspierać do 10 strumieni high-definition z morskich kamer Raymarine CAM210IP i CAM220IP dla całkowitego pokrycia 360°.

Co jest w pudełku


1. Trym montażowy (górny)
2. Mały pierścień uszczelniający
3. AR200
4. x3 duże mocowania wsporników grodziowych ("ptelniowe" pozi DIN7981-ST 3.9x22 C Z A4 Stal nierdzewna)
5. Taca montażowa (dół)
6. x4 małe mocowania powierzchniowe ("patelniowe" pozi DIN7981-ST 2.9x13 C Z A4 Stal nierdzewna)
7. Wspornik grodziowy (ścienny)
8. Duży pierścień uszczelniający
9. Dokumentacja
10. 6m biały kabel SeaTalkNG

Specyfikacja techniczna

Specyfikacja zasilania
Nominalne napięcie zasilania 12 V DC (dostarczane przez sieć SeaTalkng®)
Zakres napięcia roboczego 9 V DC do 16 V DC (chronione do 32 V DC)
Pobór energii 30 mA Max.
LEN (Ocena Równoważności Obciążenia) 1
Specyfikacja środowiskowa
Zakres temperatury pracy -25 ºC do +55 ºC (-13 ºF do 131 ºF)
Zakres temperatur przechowywania -25 ºC do +70 ºC (-13 ºF do 158 ºF)
Wilgotność względna 93%
Ochrona przed wnikaniem wody IPx6 i IPx7
Zgodność
Dyrektywa EMC 2014/30/EU
Zgodność z C-Tick Australii i Nowej Zelandii Level 2
Dyrektywa RoHS 2011/65/EU
Dyrektywa WEEE 2012/19/EU
Odbiornik GNSS
Akwizycja sygnału Automatyczna
Kanały Jednoczesne śledzenie do 28 satelitów.
Częstotliwość robocza 1574 MHz do 1605 MHz
Częstotliwość aktualizacji 10Hz
Czułość Zimny start = -147 dBm
Ponowna akwizycja = -160 dBm
Śledzenie = -164 dBm
Kompatybilność GNSS GPS
GLONASS
Galileo ready
Beidou ready
Satelitarny typ różnicowy (SBAS) WAAS (USA)
EGNOS (Europa)
MSAS (Japonia)
GAGAN (Indie)
QZSS ready (Japonia)
Akwizycja różnicowa Automatyczna
Dokładność pozycji bez SBAS (95%) < 15m
Dokładność pozycji z SBAS (95%) <5m
Dokładność prędkości (95%) <0.3m
Time to first fix from cold start <2 minutes (<60 seconds typical)
Czas do pierwszego namiaru od gorącego startu <45 sekund
Odniesienie geodezyjne WGS-84
Antena Wewnętrzna
AHRS
AHRS 3-osiowy akcelerometr cyfrowy
3-osiowy kompas cyfrowy
3-osiowy czujnik zwrotu MEMS żyroskopowy cyfrowy kątowy
Dokładność kompasu magnetycznego Statycznie = ≤1° RMS
Dynamicznie = ≤3° RMS
Dokładność kołysania wzdłużnego, poprzecznego i odchylenia >≤1°
Szybkość aktualizacji kursu, kołysania wzdłużnego i poprzecznego orazoszacowania zwrotu 10Hz

Do pobrania

Instrukcja instalacji w j. angielskim - AR200 (plik PDF): Ikona pdf
