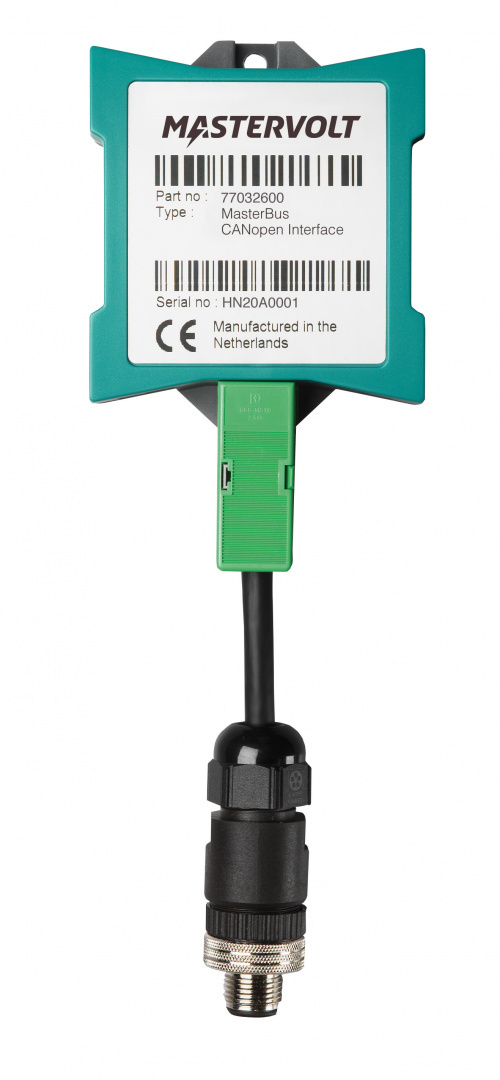

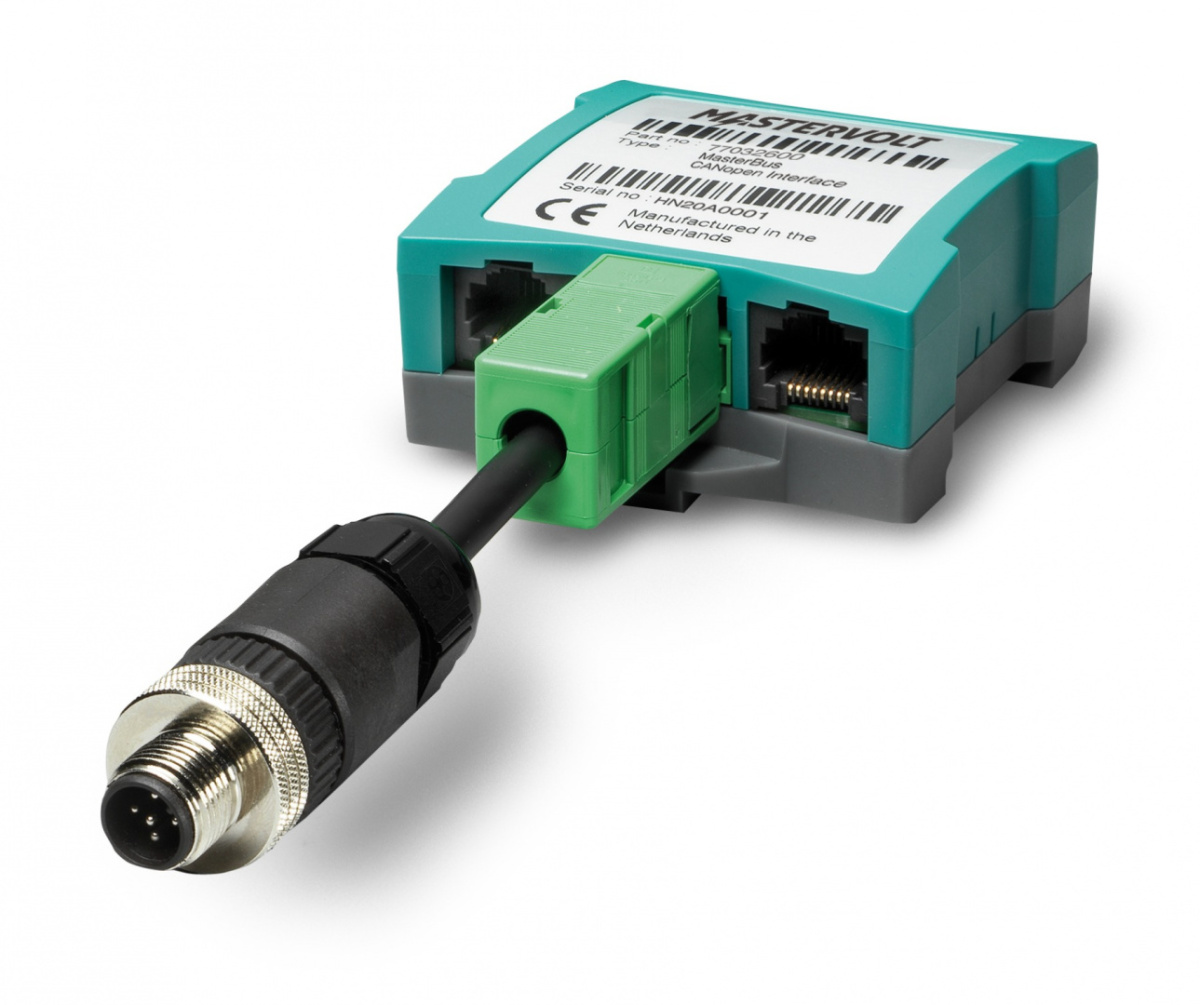

77032600 MasterBus CANopen Interface

77032600 MasterBus CANopen Interface

Interfejs Masterbus Canopen ułatwia przejrzystą, dwukierunkową komunikację między MasterBus a standardem CANopen, który jest przyjmowany w wielu aplikacjach automatyki motoryzacyjnej i przemysłowej.

Funkcjonalność

Programowanie interfejsu CANopen MasterBus jest łatwe i przejrzyste, umożliwiając pełne monitorowanie i kontrolę systemu Mastervolt z urządzeń z firm trzecich. Interfejs pozwala programisście generować lub odczytać ogólne komunikaty CANopen zgodnie z definicją w specyfikacji CIA 301, maksymalizując swobodę projektowania dla inżyniera systemu.

Architektura

Urządzenia CANopen mają dostęp do każdego urządzenia MasterBus. Wymiana informacji między CANopen a MasterBus jest organizowana za pomocą tak zwanych pól danych. Każdy indywidualny element w MasterBus, taki jak stan naładowania baterii lub przycisk włączania/wyłączania inwertera, można uzyskać za pośrednictwem jednego z tych pól danych. Można skonfigurować maksymalnie 100 pól danych. Oprócz dostępu do tych poszczególnych elementów można również używać zdarzeń MasterBus i wymieniać z CANopen. Otwarta i przezroczysta architektura interfejsu CANopen MasterBus stwarza obszerne możliwości automatyzacji i monitorowania.

Konfiguracja

Interfejs można skonfigurować ręcznie za pomocą MasterAdjust. Do szybkiej konfiguracji dostępne jest mapowanie oparte na strumieniu.

Zezwalanie na pełne monitorowanie i sterowanie dowolnym systemem Mastervolt za pomocą urządzenia lub wyświetlacza CANopen, interfejs CANopen MasterBus ułatwia skompletowanie łatwych w użyciu systemów zasilania w dowolnej aplikacji mobilnej lub przemysłowej.

Funkcje

• dwukierunkowa komunikacja między CANopen i MasterBus.
• ogólne przesyłanie wiadomości CIA 301 tworzy maksymalną swobodę programowania.
• Obsługuje wszystkie urządzenia MasterBus.
• Szybka konfiguracja przez MasterAdjust.

Aplikacje

Każdy system mobilny/motoryzacyjny, morski lub przemysłowy, który albo korzysta z protokołu CANopen, albo może być zaktualizowany poprzez dodanie urządzeń obsługiwanych przez CANopen. Ogólne urządzenia z baldemenem, takie jak kontrolery, wyświetlacze, czujniki, moduły we/wy są dostępne od dostawców takich jak IFM Electronic, Microcontrol i Trinamic.

Specyfikacja techniczna

Do pobrania

Instrukcja obsługi w j. angielskim
