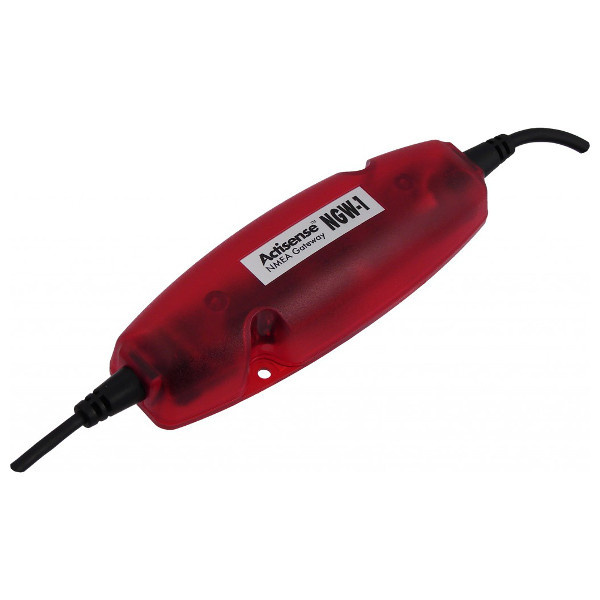

NGW-1-USB Przejściówka NMEA 0183 do NMEA 2000 Gateway z USB
Opinie | |
Cena przesyłki | 13 |
Dostępność | Mało 2 szt. |
Actisense | |
Kod kreskowy | |
EAN |
Zamówienie telefoniczne: 48583207024
Zostaw telefon |
NGW-1-STNG Przejściówka NMEA 0183 do SeaTalk NG Gateway
Brama Actisense NGW-1 NMEA 2000 to najprostszy sposób na połączenie pomiędzy sieciami starych i nowych danych na łodzi. NGW-1 potrafi konwertować dane NMEA 0183 do danych NMEA 2000 i vice-versa.
Przy użyciu dostarczonego zaawansowanego oprogramowania konfiguracyjnego można bezpośrednio ustawić, które dane są wymagane do konwersji w obu kierunkach.
Można użyć kilku jednostek NGW-1 do multipleksowania licznych urządzeń NMEA 0183 do sieci NMEA 2000, używając sieci w znaczeniu kombinacji i transferowania wszystkich danych z jednego miejsca do drugiego.
Narzędzie programowe Actisense NMEA Reader pozwala użytkownikom NGW-1 na przeglądanie i zrozumienie (w szczegółach) wyjściowych fraz NMEA 0183 bezpośrednio przez NGW-1.

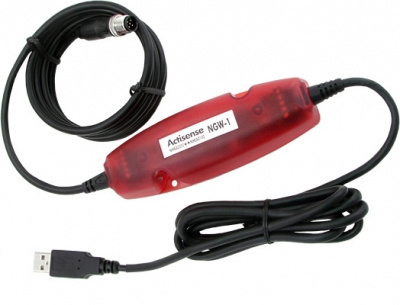

NGW-1-USB to opcja NMEA 0183 dla ploterów map. Interfejs USB (1.1 i 2.0) dla dwukierunkowego połączenia z komputerem PC.
Zalety NGW-1:
- Uaktualnia oprzyrządowanie NMEA 0183 do NMEA 2000
- Pozwala urządzeniom NMEA 0183 otrzymywać istotne dane NMEA 2000
- Używa szyny NMEA 2000 do multipleksowania razem kilku sygnałów NMEA 0183
- Konfiguracja przy użyciu programu NMEA Reader
Specyfikacja techniczna:
Zasilanie (w wariantach ISO, ISO-AIS & STNG) | |
---|---|
Napięcie zasilania (NMEA 2000 port) |
10 do 35 VDC |
Dostarczany prąd (NMEA 2000 port) | 35mA @ 12VDC |
LEN | 1 |
Zasilanie Supply (warianty z USB) | |
Napięcie zasilania (NMEA 2000 port) | 10 do 35 VDC |
Prąd zasilania (USB Host port) | 85mA @ 5 VDC |
Prąd zasilania (NMEA 2000 port) | 35mA @ 12 VDC |
LEN | 1 |
NMEA 0183 Port (warianty ISO, ISO-AIS & STNG) | |
Kompatybilność | Kompatybilne z Fill NMEA 0183, RS232 & RS422. Kompatybilne z RS485 Listener |
Izolacja galwaniczna | 2500 V wejście do uziemienia. 1500 V wyjście do uziemienia przy użyciu ISO-Drive™. |
Prędkość | 480 do 11500 Baud |
Napięcie wyjściowe napędu | >=2.1 V (różnicowo) do 100 Ω |
Prąd wyjściowy napędu | 20 mA max. |
Ochrona wyjścia | Zwarcie i ESD |
Tolerancja napięcia wejściowego | -15 V do +15 V ciągle. -35 V do +35 V w krótkim czasie (<1 sekunda) |
Ochrona wejścia | Ochrona ograniczenia prądu i Overdrive Protection do 40 VDC |
Łączność | Długość kabla jest rozebrana i cynowana (5mm) |
Długość kabla | 1.5m |
USB Port (w wariancie USB) | |
Kompatybilność | USB V1.1 i V2.0 |
Izolacja galwaniczna | 2500 V wejście do uziemienia |
Prędkość/Szybkość transmisji (Baud Rate) | 4800 do 230400 Baud |
Łączność | Uformowana wtyczka typu męskiego A na kablu |
Długość kabla | 1.5m |
Sterowniki (najnowszy system operacyjny) | Windows XP, Vista, 7 & MAC OS X dostarczone na CD |
Sterowniki (na starsze wersje systemów operacyjnych) | Prosimy skontaktować się z Actisense w celu uzyskania informacji o starszych wersjach wspieranych systemów |
Mechaniczne | |
Materiał obudowy | Poliwęglan |
Waga NGW-1-ISO & ISO-AIS | 220g |
Waga NGW-1-USB | 210g |
Waga NGW-1-STNG | 260g |
Zatwierdzenia i certyfikaty | |
W pełni certyfikowane z NMEA | |
Ochrona | IP54 |
Temperatura pracy | -20°C do + 70°C |
Zalecana wilgotność | 0 - 80% RH |
Gwarancja | 3 lata |
NMEA 2000 Port (wszystkie warianty) | |
Kompatybilność | W pełni ceertyfikowane z NMEA 2000 |
Izolacja galwaniczna | Odnieś się do 'NMEA 0183 Port' lub 'USB Port' |
Prędkość/Szybkość transmisji | 250 kbps |
Łączność | M12 Męska (A polaryzowana) wtyczka uformowana na kablu |
Długość kabla NMEA 2000 | 1.5m |
Długość kabla adaptera STNG | 0.4m (1.9m z podłączonym kablem NMEA 2000) |
