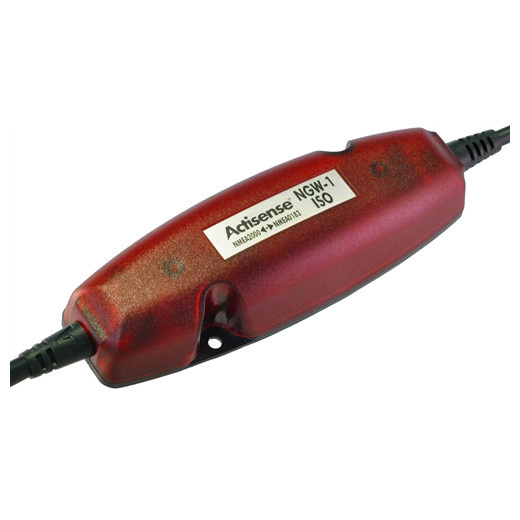

• NGW-1-ISO-AIS Przejściówka NMEA 0183 do SeaTalk NG

Symbol: A-NGW-1-ISO-AIS

NGW-1-ISO-AIS Przejściówka NMEA 2000 do 0183

1203.00
szt. Do przechowalni
Opinie
Czas realizacji zamówienia do 30 dni
Cena przesyłki 13
Odbiór osobisty 0
Paczkomaty InPost 13
Kurier InPost płatność z góry 17
Kurier InPost za pobraniem 19
Kurier 24
Kurier (Pobranie) 30
Dostępność Brak towaru
Actisense

Zamówienie telefoniczne: 48583207024

Zostaw telefon

NGW-1-ISO-AIS Przejściówka NMEA 2000 do 0183

Brama Actisense NGW-1 NMEA 2000 to najprostszy sposób na połączenie pomiędzy sieciami starych i nowych danych na łodzi. NGW-1 potrafi konwertować dane NMEA 0183 do danych NMEA 2000 i vice-versa.

Przy użyciu dostarczonego zaawansowanego oprogramowania konfiguracyjnego można bezpośrednio ustawić, które dane są wymagane do konwersji w obu kierunkach.

Można użyć kilku jednostek NGW-1 do multipleksowania licznych urządzeń NMEA 0183 do sieci NMEA 2000, używając sieci w znaczeniu kombinacji i transferowania wszystkich danych z jednego miejsca do drugiego.

Narzędzie programowe Actisense NMEA Reader pozwala użytkownikom NGW-1 na przeglądanie i zrozumienie (w szczegółach) wyjściowych fraz NMEA 0183 bezpośrednio przez NGW-1.

NGW-1-ISO-AIS to opcja NMEA 0183 AIS. Jest to wersja prekonfigurowana standardowego NGW-1-ISO, która włącza konwersję danych AIS NMEA 0183 do ich równoważnika w NMEA 2000. Zapewnia to rozwiązanie 'out of the box' dla szybkiej instalacji bez wykonywania żadnej wymaganej konfiguracji. Prosimy zapoznać się z lista konwersji w sekcji "downloads" na stronie producenta, by zobaczyć, jakie konwersje AIS jednostka potrafi wykonać.

Zalety NGW-1:

  • Uaktualnia oprzyrządowanie NMEA 0183 do NMEA 2000
  • Pozwala urządzeniom NMEA 0183 otrzymywać istotne dane NMEA 2000
  • Używa szyny NMEA 2000 do multipleksowania razem kilku sygnałów NMEA 0183
  • Konfiguracja przy użyciu programu NMEA Reader

NGW-1 Schemat

Specyfikacja techniczna:

Zasilanie (w wariantach ISO, ISO-AIS & STNG)
Napięcie zasilania (NMEA 2000 port)

10 do 35 VDC

Dostarczany prąd (NMEA 2000 port) 35mA @ 12VDC
LEN 1
Zasilanie (warianty z USB)
Napięcie zasilania (NMEA 2000 port) 10 do 35 VDC
Prąd zasilania (USB Host port) 85mA @ 5 VDC
Prąd zasilania (NMEA 2000 port) 35mA @ 12 VDC
LEN 1
NMEA 0183 Port (warianty ISO, ISO-AIS & STNG)
Kompatybilność Kompatybilne z Fill NMEA 0183, RS232 & RS422. Kompatybilne z RS485 Listener
Izolacja galwaniczna 2500 V wejście do uziemienia. 1500 V wyjście do uziemienia przy użyciu ISO-Drive™.
Prędkość 480 do 11500 Baud
Napięcie wyjściowe napędu >=2.1 V (różnicowo) do 100 Ω
Prąd wyjściowy napędu 20 mA max.
Ochrona wyjścia Zwarcie i ESD
Tolerancja napięcia wejściowego -15 V do +15 V ciągle. -35 V do +35 V w krótkim czasie (<1 sekunda)
Ochrona wejścia Ochrona ograniczenia prądu i Overdrive Protection do 40 VDC
Łączność Długość kabla jest rozebrana i cynowana (5mm)
Długość kabla 1.5m
USB Port (w wariancie USB)
Kompatybilność USB V1.1 i V2.0
Izolacja galwaniczna 2500 V wejście do uziemienia
Prędkość/Szybkość transmisji (Baud Rate) 4800 do 230400 Baud
Łączność Uformowana wtyczka typu męskiego A na kablu
Długość kabla 1.5m
Sterowniki (najnowszy system operacyjny) Windows XP, Vista, 7 & MAC OS X dostarczone na CD
Sterowniki (na starsze wersje systemów operacyjnych) Prosimy skontaktować się z Actisense w celu uzyskania informacji o starszych wersjach wspieranych systemów
Mechaniczne
Materiał obudowy Poliwęglan
Waga NGW-1-ISO & ISO-AIS 220g
Waga NGW-1-USB 210g
Waga NGW-1-STNG 260g
Zatwierdzenia i certyfikaty
W pełni certyfikowane z NMEA
Ochrona IP54
Temperatura pracy -20°C do + 70°C
Zalecana wilgotność 0 - 80% RH
Gwarancja 3 lata
NMEA 2000 Port (wszystkie warianty)
Kompatybilność W pełni ceertyfikowane z NMEA 2000
Izolacja galwaniczna Odnieś się do 'NMEA 0183 Port' lub 'USB Port'
Prędkość/Szybkość transmisji 250 kbps
Łączność M12 Męska (A polaryzowana) wtyczka uformowana na kablu
Długość kabla NMEA 2000 1.5m
Długość kabla adaptera STNG 0.4m (1.9m z podłączonym kablem NMEA 2000)

Do pobrania:

Instrukcja w j. angielskim - NGW-1 (plik PDF): Ikona pdf
