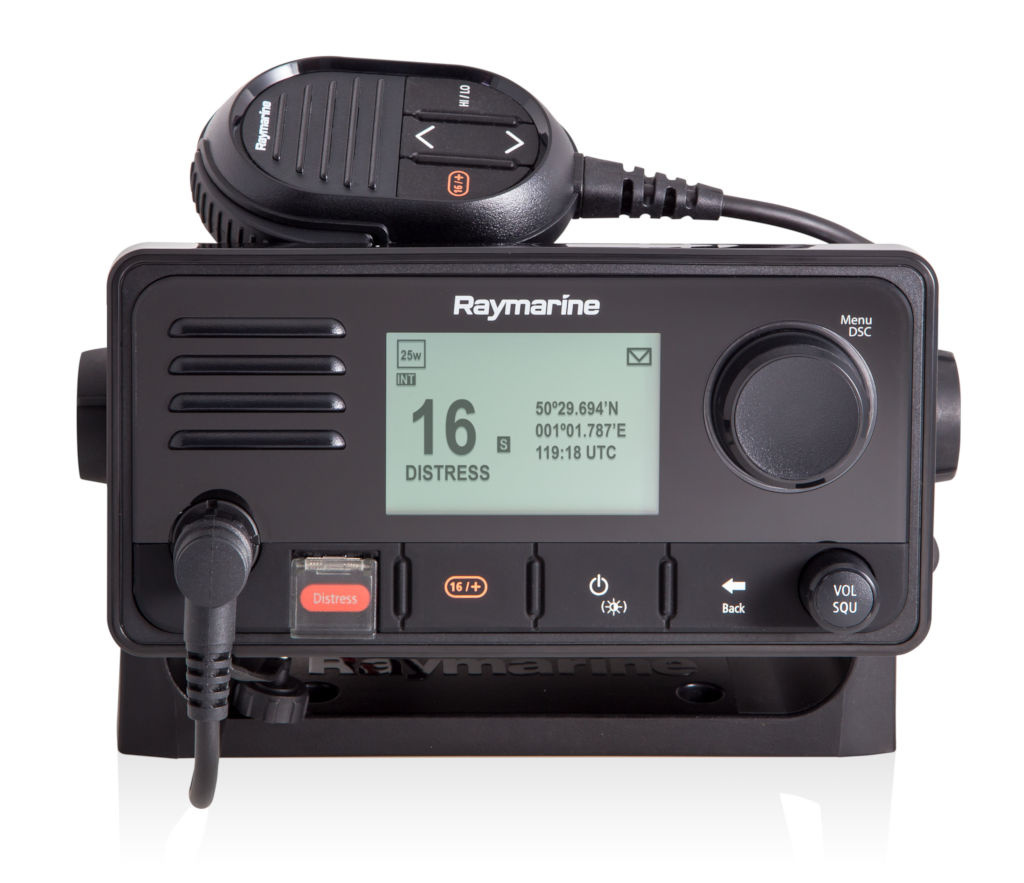

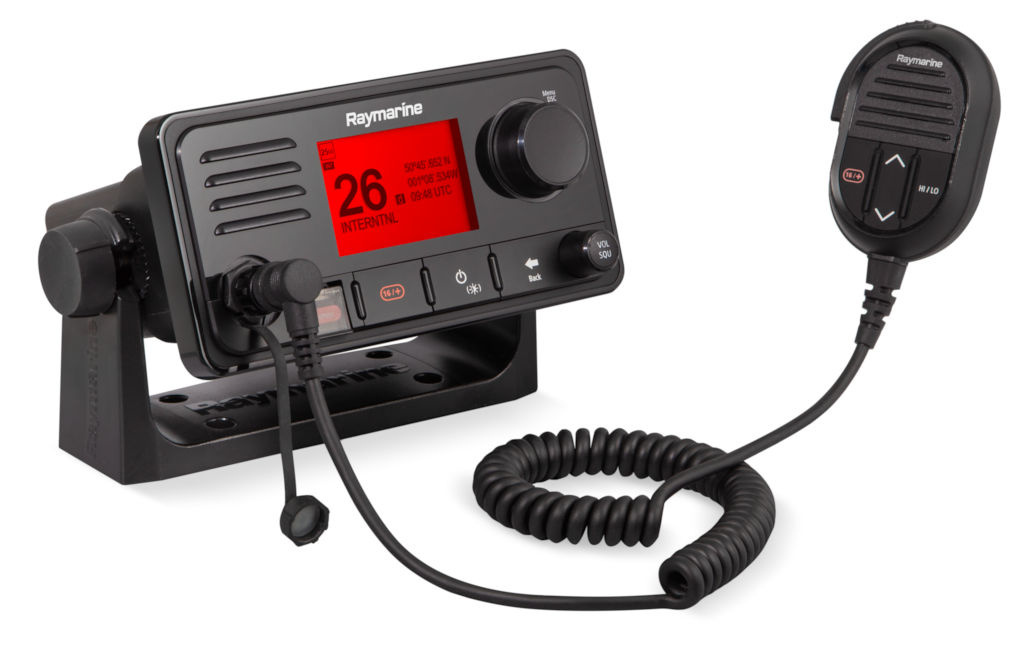

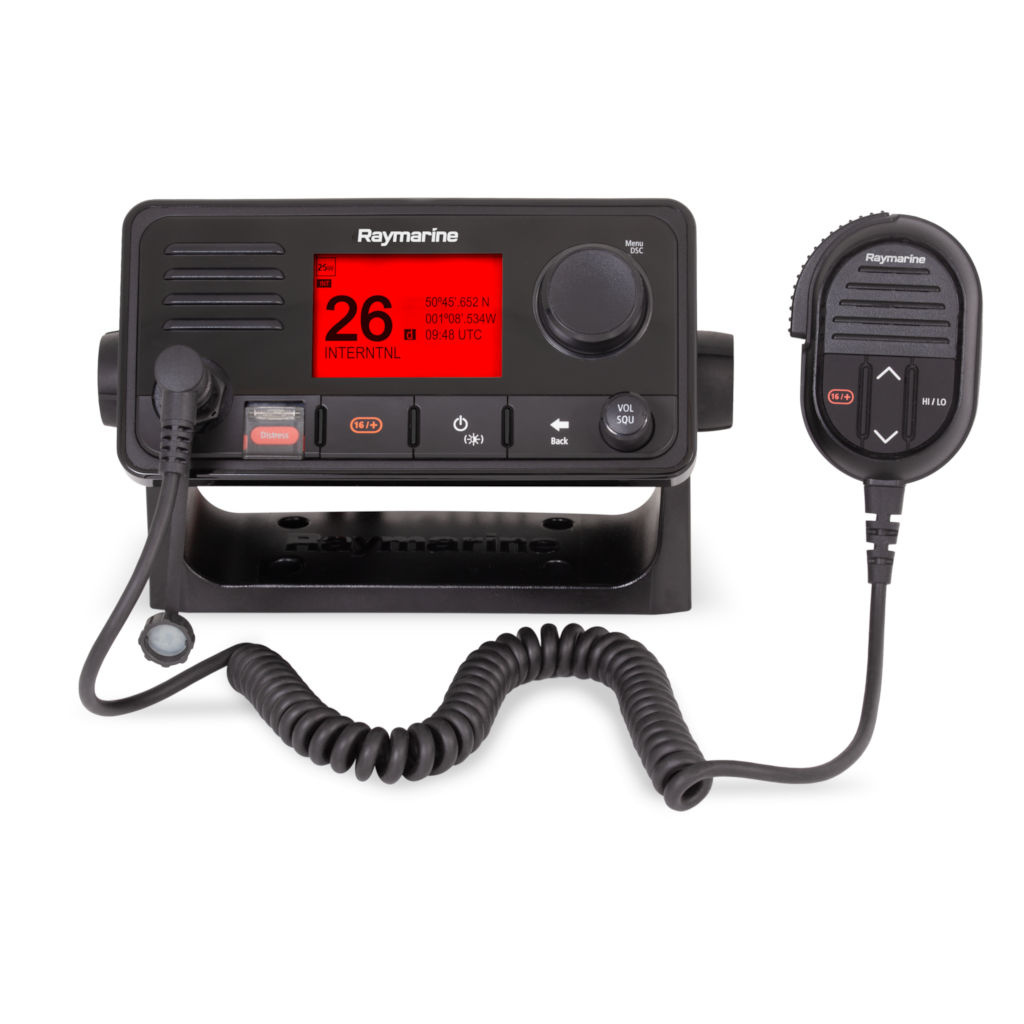

Ray73 radiotelefon z odbiornikiem GPS i AIS [E70517]
Ray73 firmy Raymarine będzie centrum komunikacji na twoim jachcie dzięki wbudowanym VHF, odbiornikowi AIS i możliwości podłączenia megafonu. Mieszczący się w pełnowymiarowej obudowie morski radiotelefon Ray73 posiada kontrolery o większych wymiarach i duży ekran dla ułatwienia obsługi na pełnym morzu. Ray73 posiada także wsparcie dla opcjonalnych przewodowych lub bezprzewodowych kontrolerów RayMic dla prawdziwej kontroli kilku stacji i możliwości skorzystania z intercomu. Po podłączeniu opcjonalnego rogu mgłowowego, Ray73 może generować automatyczne sygnały mgłowe i pracować jako system publicznego ogłaszania adresów.
Cechy i funkcje:
- Pełnowymiarowe morskie radio VHF z Cyfrowym Wywoływaniem Selektywnym (DSC) klasy D
- Wbudowany odbiornik AIS zapewnia dane celów dla plotera map, radaru i instrumentów
- Funkcje sygnałów mgłowych i publicznych adresów przy pomocy opcjonalnego rogu mgłowego (M95435)

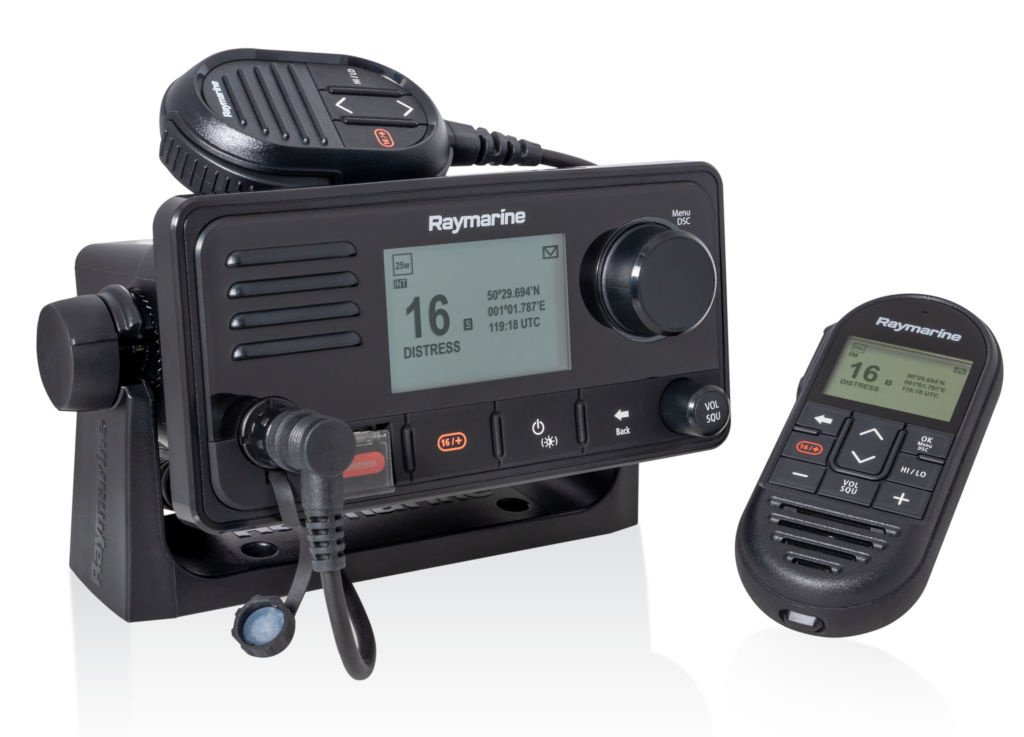

- Rozszerzenie przewodowe lub bezprzewodowe przy pomocy opcjonalnych stacji słuchawek RayMic
- Wbudowany odbiornik GPS/GNSS z punktem podłączenia opcjonalnej anteny zewnętrznej
- Praca w sieci NMEA2000 i NMEA0183 dla integracji z systemami pokładowymi
- Połączenie wyjścia audio dla opcjonalnego zdalnego głośnika pasywnego (A80542)
- W komplecie zestawy do montażu na powierzchni i na uchwycie
- Stylizowane, by pasować wyglądem do wskaźników wielofunkcyjnych Raymarine Axiom
Specyfikacja techniczna:
Specyfikacja środowiskowa | |
---|---|
Temperatura pracy | -20ºC (-4ºF) do +60ºC (140ºF) |
Temperatura przechowywania | -25ºC (-13ºF) do +70ºC (158ºF) |
Wilgotność względna | 95% |
Wodoodporność | IPx6 & IPx7 |
Połączenia | 1x NMEA 0183 | 1x SeaTalkng ® / NMEA 2000 | 1x połączenie front Fistmic | 1x połączenie tył dla 2-giej stacji | 1x Audio (RCA) | 1x GNSS (GPS) antena (TNC) |
Zasilanie | |
Nominalne napięcie zasilania | 12 V DC (ochrona przed odwróconą polaryzacją i zbyt wysokim napięciem) |
Zakres napięć pracy | 9 V DC do 16 V DC |
Pobór prądu | Mniej niż 6 A przy wysokiej mocy (13.6 V) Tryb gotowości: 600 mA Odbiór: 2 A Megafon: 3A (8 Ω) / 6A(4 Ω) |
Nadajnik | |
Kanały | Wszystkie dostępne USA, międzynarodowe i kanadyjskie zakresy morskie VHF |
Zakres częstotliwości | 156.000 MHz do 157.425 MHz / 155.500 MHz do 161.425 MHz (kanały prywatne) |
Stabilność częstotliwości | +/- 1.5 ppm |
Odstęp między kanałami | 12.5 kHz |
Moc wyjściowa | ustawienie niskiej mocy — 1 W | ustawienie wysokiej mocy — 25 W |
Fałszywe emisje | Lepiej niż -36 dBm przy 25 W (mniej niż 0.25 μW) |
Maksymalne odchylenie | +/- 5 kHz |
Impedancja anteny | 50 Ohmów (typowo) |
Odbiornik | |
Typ odbiornika | Podwójna konwersja super heterodyna |
Kanały | Wszystkie dostępne USA, międzynarodowe i kanadyjskie zakresy morskie VHF |
Zakres częstotliwości | 156.050 MHz do 163.275 MHz / 155.500 MHz do 161.425 MHz (kanały prywatne) |
Czułość | Lepsza niż 1 microvolt EMF @20dB SINAD |
Wrażliwość na szum | Mniej niż —2 dBμ EMF |
Szum i hałas | Lepiej niż -40 dB |
Zniekształcenia audio | Mniej niż 10% |
Czułość odbiornika | Dystans — 119dBm (0.25uV) @ 12dB SINAD (typowo) Lokalnie — 110dBm (0.7uV) @12dB SINAD (typowo) |
Czułość przyległego kanału | Więcej niż 70 dB |
Niepożądane odrzucanie odpowiedzi | Więcej niż 70 dB |
Odrzucenie intermodulacji | Więcej niż 70 dB |
Głośnik | |
Moc wyjściowa głośnika stacji bazowej | 2.5W (8Ω) |
Moc głośnika Fistmica | 1W (16Ω) |
Moc głośnika zewnętrznego | 5W (8Ω) |
Moc wyjściowa głośnika słuchawki | 1W (16Ω) |
Moc wyjściowa głośnika megafonu | 25W (4Ω) / 12W (8Ω) |
GNSS (GPS) | |
Kanały | 72 |
Zimny start | <2 minuty |
Czułość odbiornika IC | -167 dBm (Śledzenie) / -148 dBm (Namiar) |
Kompatybilność GNSS | GPS | GLONASS | *Beidou |
Kompatybilność SBAS | WAAS | EGNOS | MSAS |
Funkcje specjalne | Aktywna redukcja zakłóceń i interferencji (Active Jamming and Interference Reduction) |
Częstotliwość pracy | GPS L1 C/A | GLONASS L10F | Beidou B1 |
Akwizycja sygnału | Automatycznie |
Aktualizacja almanachu | Automatycznie |
Dane geodezyjne | WGS-84 (alternatywy dostepne poprzez wskaźniki wielofunkcyjne Raymarine) |
Oszacowanie odświeżania | 10 Hz (10 razy na sekundę Współbieżny GNSS) |
Antena | Wewnętrzna — Ceramiczny czip montowany blisko topu jednostki Zewnętrzna — Pasywne połączenie anteny poprzez wtyk TNC |
Dokładność pozycji | Bez SBAS: <= 15 metrów 95% czasu | Z SBAS: <= 5 metrów 95% czasu |
AIS | |
Typ klasy | Tylko odbiornik AIS |
Co jest w pudełku:
1 | Ray63 radio VHF DSC |
2 | Osłona przeciwsłoneczna |
3 | Uszczelka montażu na panelu |
4 | Fistmic |
5 | Uchwyt montażowy (czop) |
6 | Pokrętła uchwytów mocujących |
7 | Płyta hakowa Fistmica |
8 | Dokumentacja |
9 | 4 x M4 nakrętki, sprężyste podkładki i śruby maszynowe M4x25 (do montażu na panelu) |
10 | 4 x śruby M4x25 (do montażu na uchwycie (czopie)) |
11 | 2 x śruby M4x12 (do montażu Fistmica na płycie hakowej) |
12 | Ochronny bagażnik anteny |
13 | Zaślepka SeaTalkng ® |
14 | kabel spur SeaTalkng ® 400 mm |
Do pobrania:
Instrukcja w j. angielskim - Ray53, Ray63, Ray73 - instalacja i obsługa (plik PDF):
