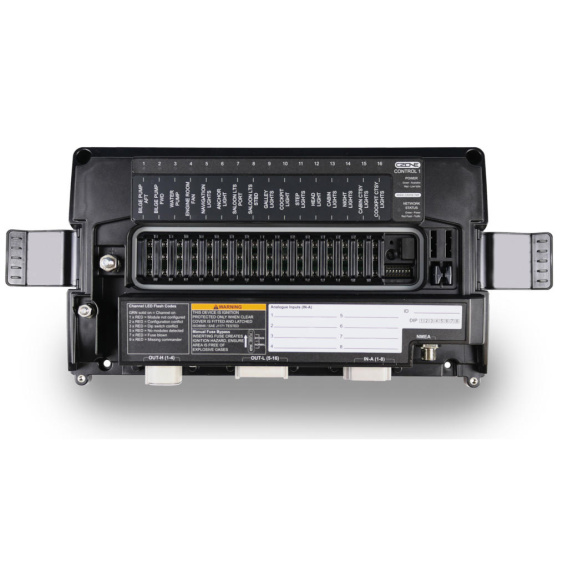

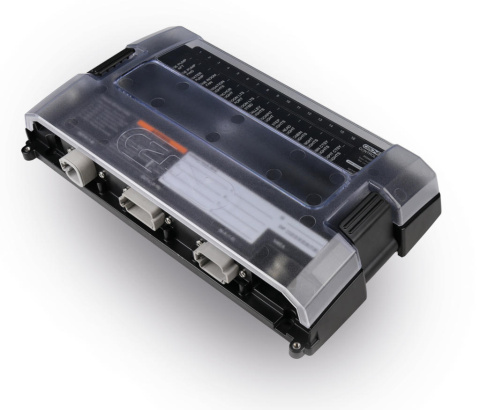

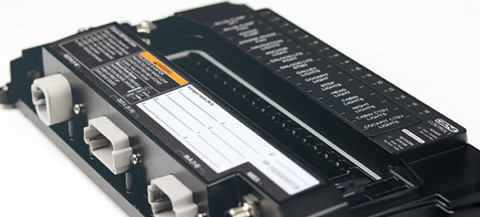

Interfejs CZone Control 1 80-911-0122-00

Interfejs Control 1 łączy wiele urządzeń wejściowych i wyjściowych w jeden moduł. Minimalizuje to czas i wysiłek podczas instalacji, zmniejszając połączenia między wieloma modułami i wymaganą powierzchnię. Interfejs Control 1 zawiera wiele podstawowych funkcji i zalet w pełni funkcjonalnego interfejsu wyjściowego (COI), ale został przeprojektowany, by zapewnić lepszą wartość w relacji kosztu na kanał. Interfejs Control 1 ma tę samą solidną konstrukcję, co w pełni wyposażony COI z ochroną przed wnikaniem wody IPx5 oraz kompletnym bezpiecznikiem mechanicznym i obejściem we wszystkich obwodach. Standardowe złącza Deutsch zapewniają niezawodną instalację typu plug and play.

Interfejs Control 1 opiera się na portfolio wiodących cyfrowych produktów do kontroli i monitorowania firmy CZone. Dostarczając tylko niezbędne funkcje wymagane dla małych systemów, interfejs Control 1 zwiększa przystępność cenową i zapewnia, że korzyści z CZone są dostępne dla szerszego zakresu aplikacji niż kiedykolwiek wcześniej.

Cechy i zalety:

  • Pełny system kontroli i monitorowania CZone w jednym opakowaniu.
  • Modularny projekt zapewnia opcje systemowe dla szerokiej gamy jednostek pływających i RV.
  • Kompatybilny z morskimi wskaźnikami wielofunkcyjnymi / sonarami i urządzeniami black box.
  • Wyposażony w zaawansowany zestaw kluczowych funkcji CZone.
  • Konkurencyjny cenowo punkt dla aplikacji wrażliwych na koszty.
  • Zgodne z ABYC bezpieczniki ATC i mechaniczne obejście dla redundancji.
  • Możliwość ściemniania światła PWM (modulacja szerokości impulsów) & płynny start.
  • Monitorowanie poziomów paliwa, napięcia baterii, temperatury i ciśnienia przy użyciu czujników standardu przemysłowego.
  • Wykrywanie pracy pompy zęzowej pozwala na kontrole pompy i monitoring z pojedynczego przewodu.
  • Diody LED statusu dla wszystkich wyjść, zasilania DC i NMEA 2000.
  • Dodatkowy monitoring woltów na głównym połączeniu DC i NMEA 2000.
  • Wbudowany mechanizm redukcji obciążenia umożliwia wyłączenie niepotrzebnych obciążeń w celu przedłużenia żywotności baterii.
  • Porty USB pozwalają na pełną aktualizację firmware systemu oraz konfigurację (PC ani adaptery nie są wymagane).

Aplikacje

Dzięki szybkiemu wprowadzeniu cyfrowych systemów przełączania na mniejsze jednostki pływające i rynek pojazdów rekreacyjnych, CZone angażuje się w rozwój oferty obejmującej niedrogie cyfrowe rozwiązania sterowania i monitorowania. Zwiększona przystępność cenowa interfejsu Control 1 zapewnia szerszej grupie klientów OEM możliwość oferowania klientom korzyści z cyfrowej kontroli i monitorowania, oferując większą wartość, funkcjonalność i zróżnicowanie.

Specyfikacja techniczna

Specyfikacja ogólna
Kanały wyjścia (wysokie) 4 x 25 A
Kanały wyjścia (niskie) 12 x 10 A (ściemnialne)
Wejścia analogowe 8 wejść (przełączanie dodatnie lub ujemne, 0-32 V), 0-1000 Ohm oporności, prąd 4-20 mA
Protokół komunikacji NMEA 2000
Wyjście NMEA 2000 PGN płyn Poziom, ciśnienie, temperatura, napięcie baterii
Monitoring obwodu prądu nie
Ochrona obwodu Bezpiecznik ATC z alarmami spalenia bezpiecznika i bezpiecznika w trybie obejścia
Dodatkowy monitoring 1x czujnik napięcia na trzpieniu dodatnim głowngo zailania
Obejście obwodu ochrona mechaniczna / obejście wszystkich kanałów wyjścia
Max. prąd ciągły 150 A przy 40 °C (obniżanie wartości > 40 °C)
Wtyki Deutsch
Zasilanie M8 (5/16") trzpień dodatni, M6 (1/4") trzpień ujemny
Napięcie zasilania 9-32 V (z dostępna diodą LED zasilania)
Obwody pompy zęzowej 4 kanały wysokiego prądu: zintegrowana kontrola ręczna i wykrycie 'pracy pompy'
Stopień ochrony IPx5 (przy montażu 0° +/- 90°)
Wymiary (wliczając opcjonalną osłonę kabla), wys. x szer. x głęb. 339 x 194 x 65 mm
Waga 1.9 kg
Certyfikaty CE, ABYC, NMEA, ISO8846/SAEJ1171 ochrona przed zapłonem
Specyfikacja techniczna
Pobór energii w czasie pracy (wszytkie kanały Wł.) = 100 mA przy 13.2 V / w czasie pracy (wszystkie kanały Wył.) = 75 mA przy 13.2 V

Wymiary

Do pobrania:

Arkusz danych w j. angielskim - CZone Control 1 (plik PDF): Ikona pdf
