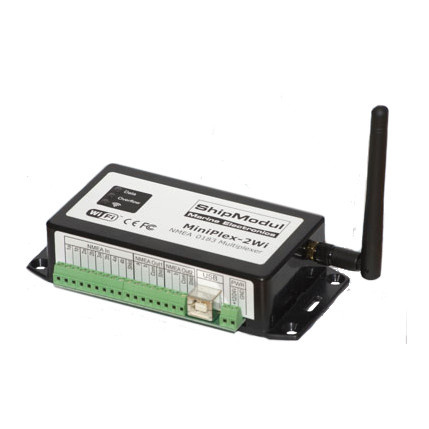

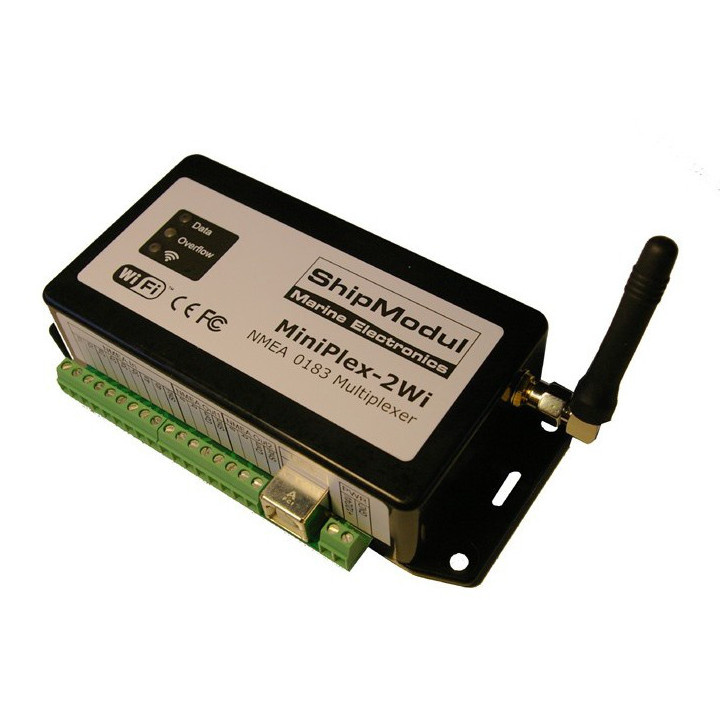

MiniPlex-2Wi [SHM1125]

MiniPlex-2Wi to zaawansowany multiplekser NMEA Wi-Fi, który potrafi łączyć dane z 4 instrumentów nawigacyjnych do 2 wyjść NMEA,bezprzewodowego interfejsu Wi-Fi i portu USB. Posiada także wsparcie dla AIS i innych urządzeń NMEA o wysokiej prędkości transmisji (do 57600).

Zalety użycia multipleksera MiniPlex-2Wi:

  • Dane z kilku instrumentów dostępne są bezprzewodowo poprzez połączenie Wi-Fi, co daje pełną swobodę nawigacji i kontroli na pokładzie. Pracuje jako bezprzewodowy access point dla iPada, iPhone'a lub innego urządzenia z aktywnym Wi-Fi.
  • Wewnętrzny access point Wi-Fi potrafi obsłużyć jednocześnie do 7 urządzeń.
  • Wszystkie urządzenia moga odbierać i wysyłać dane NMEA równocześnie, gdy używany jest protokół UDP.
  • Dane UDP i TCP trasowane są pomiędzy urządzeniami.
  • Równoczesne podłączenie do drugiego komputera przez galwanicznie izolowany port USB.
  • Bezproblemowa integracja z istniejącą siecią Raymarine SeaTalk®.
  • Wszystkie wejścia posiadają izolację galwaniczną, co eliminuje pętle uziemienia pomiędzy instrumentami
  • Pełna izolacja galwaniczna na porcie USB eliminuje pętle uziemienia pomiędzy multiplekserem a komputerem, co często zdarza się na oddzielnych sieciach energetycznych
  • MiniPlex pozwala na pełną kontrolę nad źródłem, przeznaczeniem i prędkością każdej indywidualnej sentencji NMEA poprzez potężne filtrowanie sentencji i łatwość trasowania
  • Automatyczne przełączanie pomiędzy nawigacją komputerową a nawigacją opartą na GPS
  • Automatyczne przełączanie pomiędzy podstawowymi i dodatkowymi instrumentami w przypadku awarii lub uszkodzonych danych
  • Bezpośrednie podłączenie do portu USB bez typowych problemów z USB (technologia Plug & Play działa tak, jak powinna)
  • Dwa wyjścia NMEA (porty nadające) pozwalają na dystrybucję danych NMEA do 8 instrumentów.

MiniPlex-2Wi posiada także port USB do podłączenia go do komputera. Połączenia Wi-Fi i USB mogą być nawiązywane równocześnie, a dane mogą być trasowane pomiędzy obydwoma interfejsami. Portu USB można także użyć do aktualizacji firmware'u i konfiguracji poszczególnych ustawień Wi-Fi. aktualizacje firmware będą dostępne na stronie www.shipmodul.com/en/downloads.html.

Funkcje:

MiniPlex-2Wi posiada bogaty zestaw funkcji i opcji konfiguracyjnych, pozwalając użytkownikowi wychwycić prawie każde wąskie gardło NMEA lub problem z interfejsem. Dostarczony program na system Windows, MPX-Config, pozwala na pełną konfigurację multipleksera i monitorowanie przechodzących przez niego danych NMEA.

  • Trasowanie NMEA (NMEA Routing) - Dane NMEA mogą być trasowane z dowolnego wejścia na dowolne wyjście. Domyślne trasowanie można ustawić równie dobrze według specyficznych reguł trasowania dla indywidualnych sentencji NMEA. Dane z komputera mogą być trasowane do każdego wyjścia NMEA, mogą zostać połączone z innymi danymi NMEA, lub mogą nadpisać owe dane. Pozwala to na automatyczne przełączanie pomiędzy nawigacją komputerową, a nawigacją opartą na GPS/instrumencie.
  • Filtrowanie NMEA (NMEA Filtering) - wygodny filtr NMEA można skonfigurować tak, by przepuszczał lub blokował specyficzne sentencje z każdego kanału wejścia. Mocno redukuje to szansę wypływu i w rezultacie utraty danych. Przykładowo, wiele odbiorników GPS transmituje nadmiar sentencji w ciągu każdej sekundy, zajmując 85% dostępnego łącza kanału NMEA. Dzięki blokowaniu niechcianych lub niepotrzebnych sentencji, łącze zostaje zachowane dla innych instrumentów. Filtr można także skonfigurować tak, by redukował prędkość transmisji specyficznych sentencji NMEA.
  • Wygodna prędkość komunikacji - prędkość komunikacji wszystkich wejść i wyjść można ustawić na wartości od 4800 do 57600 Baud, aby pozwolić na podłączenie urządzeń, które operują na niestandardowych (4800 Baud) prędkościach komunikacji. Przykładem takich urządzeń mogą być zintegrowane czujniki pogody, żyrokompasy lub oprzyrządowanie AIS.
  • Konwersja SeaTalk® - gdy aktywowana jest opcja SeaTalk -> NMEA, jedno z wejść NMEA staje się wejściem kompatybilnym z SeaTalk®, oferując konwersję najbardziej powszechnych datagramów SeaTalk w sieci Raymarine® do sentencji NMEA. Te dane łączone są z danymi NMEA otrzymanymi na innych wejściach. Gdy aktywowana jest opcja Priorytetów, danym SeaTalk można przyznać najwyższy lub najniższy priorytet.
  • Przekazywanie w czasie rzeczywistym (Real-Time forwarding) - kompasy żyro- i fluxgate produkują sentencje NMEA z wysoką prędkością (10 sentencji/sekundę lub więcej). Może to prowadzić do przepełnienia bufora w multiplekserze. Chociaż w takim przypadku dane nie ulegną uszkodzeniu, może to jednak w krańcowych sytuacjach spowodować opóźnienie sentencji NMEA aż do 20 sekund. Będzie to poważnym problemem dla autopilotów, które nie będą mogły wykonać poprawnych korekt kursu, gdy ich odpowiedź kursu opóźni się do 20 sekund. Opcja czasu rzeczywistego zapobiega temu opóźnieniu poprzez przepuszczenie bufora tego specyficznego kanału i przekazanie danych natychmiast do wyjścia NMEA multipleskera. W rezultacie kurs nigdy nie jest opóźniony bardziej niż 0.2 do 0.5 sekundy, w zależności od ilości innych sentencji NMEA przechodzących przez multiplekser.
  • Konwersja kursu (Heading conversion) - ta opcja konwertuje sentencję Kursu magnetycznego (HDG) do sentencji Kursu Rzeczywistego (HDT). Jeśli oryginalna sentencja kursu magnetycznego zawiera odchył magnetyczny, używana jest do obliczenia rzeczywistego kursu przed konwersją. Ta funkcja użyteczna jest dla pewnego oprzyrządowania jak np. VDR, które potrzebuje wejścia kursu rzeczywistego, podczas gdy jedynym dostępnym źródłem kursu jest fluxgate, ktory dostarcza kursu magnetycznego.
  • Priorytety (Priority) - gdy włączona jest opcja Priorytetów, podobne sentencje NMEA na różnych wejściach przepuszczane są tylko z wejścia o wyższym priorytecie. najwyższy priorytet posiada port RS-232, po nim z kolei wejścia 1 do 4, w porządku malejącym. Gdy przykładowo dwa odbiorniki GPS zostaną podłączone do wejść 1 i 2, a oba transmitują ten sam typ sentencji NMEA, przekazywane będą tylko te otrzymane na wejściu pierwszym. Regulowany upływ czasu zapewnia, że przekazywane będą podobne sentencje z GPS na wejściu drugim, gdy GPS na wejściu pierwszym zakończy wysyłanie owych sentencji. Opcjonalnie, sentencje GPS będą sprawdzane pod kątem ważnego pola statusu, powodując automatyczne przejście, gdy podstawowy GPS utraci sygnał satelity.
  • Informacja o kanale (Channel information) - gdy zostanie uruchomiona ta funkcja, multiplekser będzie transmitował własnościowe sentencje NMEA oznaczające, na którym kanale wejścia otrzymywane są następujące sentencje NMEA. Opcjonalnie, multiplekser może dodać blok "NMEA V4.0 TAG" do każdej sentencji NMEA, by wskazać jej wejście źródłowe .
  • Podstawienie ID nadajnika (Talker ID substitution) - Funkcja "Podstawienie ID nadajnika" zmienia ID nadajnika sentencji przychodzących. ID nadajnika można określić dla każdego kanału wejścia. Ta opcja jest użyteczna dla oprogramowania lub instrumentów, które oczekują specyficznego ID nadajnika, lub do rozróżnienia pomiędzy sentencjami z dwóch podobnych instrumentów.

Specyfikacja techniczna:

Ogólna
Napięcie zasilania 8-35V DC, z zabezpieczeniem odwróconej polaryzacji
Pobór prądu 50mA (100mA max. z pełni załadowanymi portami mówiącymi)
Interfejs komputera WiFi (802.11b/g, +10dBm), wsparcie dla UDP i TCP, USB, izolacja galwaniczna
Wejścia 4 x NMEA 0183/RS-422, z izolacją galwaniczną
Opór wejścia > 800 Ohm
Wyścia 2 x NMEA 0183/RS-422
Bufory 6 buforów 1024 znaków (4 x NMEA, 1x USB, 1 x Wi-Fi)
Rozmiar listy filtrów 50 typów sentencji
Rozmiar listy priorytetów 50 typów sentencji
Prędkość NMEA Wej. 1-3 4800 - 57600 baud
Prędkość NMEA Wej. 4/Wyj. 1 4800 - 57600 baud
Prędkość NMEA Wyj. 2 4800 - 115200 baud
Wymiary 138 x 62 x 30mm

Do pobrania:

Instrukcja w j. angielskim - MiniPlex-2 (plik PDF): Ikona pdf
